Полный обзор изменений пользовательского интерфейса плагинов SAPR-ART

Новый вид кнопок управляющих свойствами элементов

Ознакомиться с основными улучшениями плагинов вы можете в отдельной статье на сайте (ССЫЛКА).

Тут же рассмотрим все изменения в деталях.

Новые кнопки вызова свойств

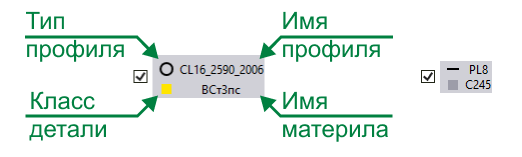

Кнопки деталей:

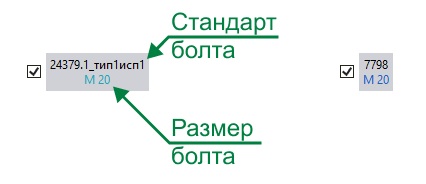

Кнопки болтов:

Правый болт монтажный, о чем можно понять по цвету текста.

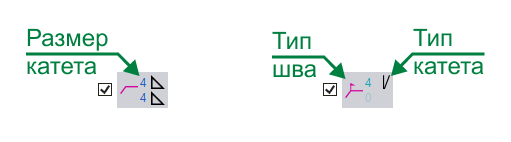

Кнопки сварных швов:

Обратите внимание на прозрачность текста размера катета, если он равен нулю, или на его цвет, если шов монтажный.

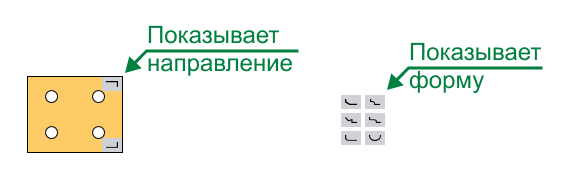

Кнопки фасок:

Новые окна свойств и атрибутов

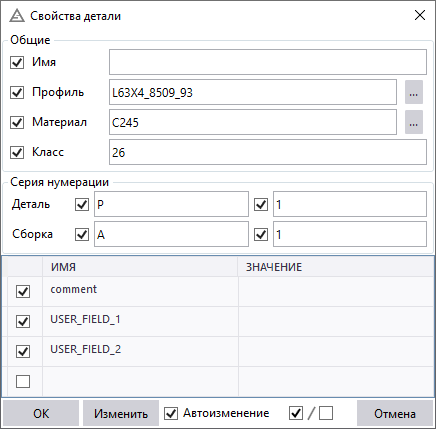

Окно детали:

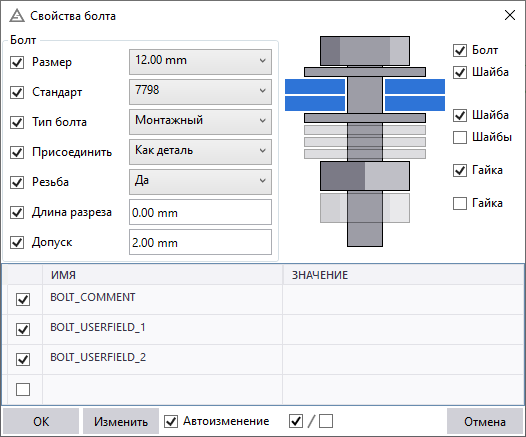

Окно болтов:

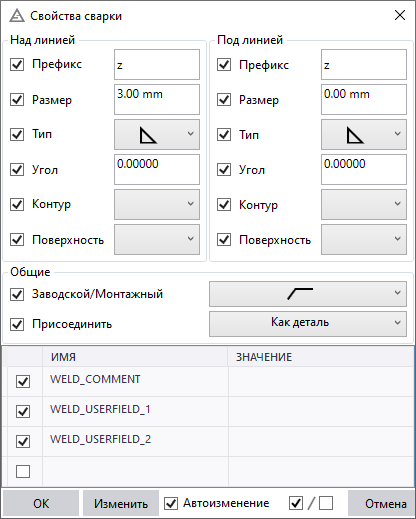

Окно сварных швов:

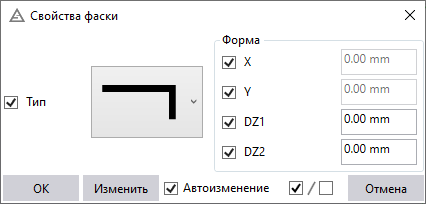

Окно фасок:

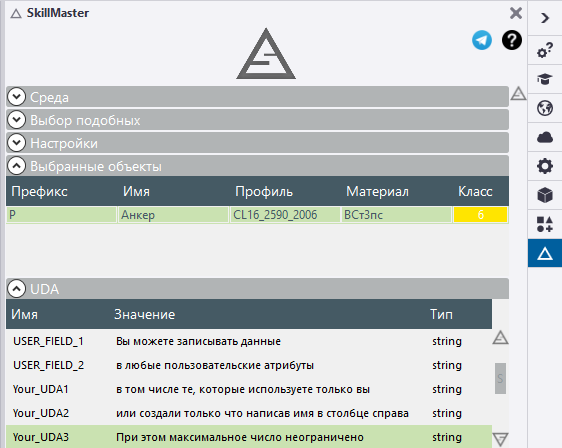

Теперь в детали, болты и сварку возможно записать любое число пользовательских атрибутов:

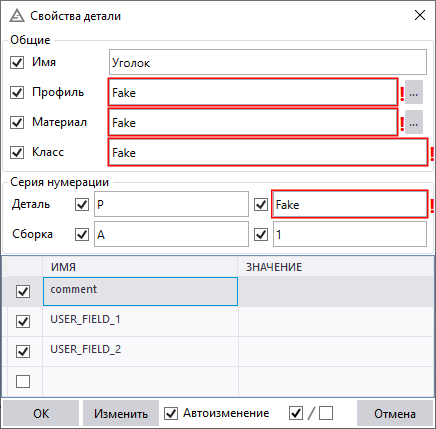

Теперь, если какому-то атрибуту невозможно присвоить значение (например, профиль или материал отсутствуют в среде или просто записаны с ошибкой), то поле будет подсвечено:

Кнопка общих настроек всех элементов в плагине

Поддерживается групповое измемение свойств как в рамках одного плагина, так и в рамках проекта, что очень удобно при работе в различных средах:

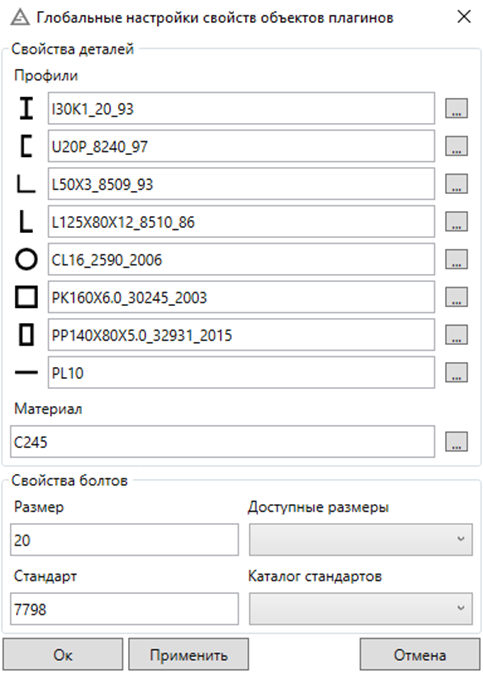

Ниже интерфейс приложения для быстрого изменения свойств элементов плагинов:

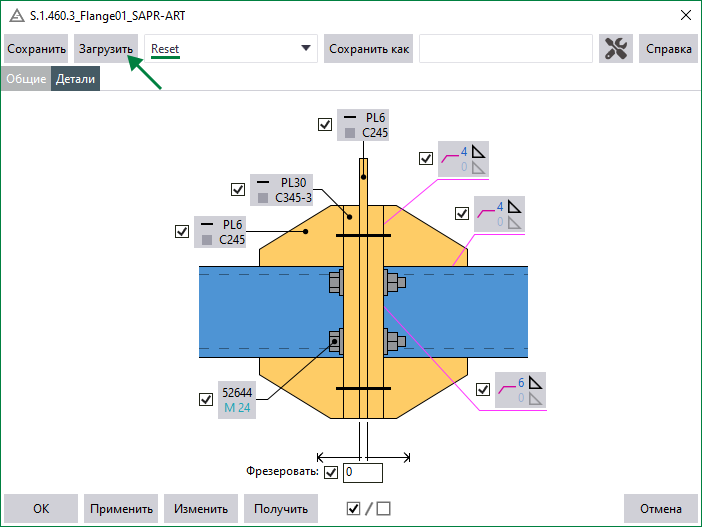

Если открыть форму плагина, затем ввести слово Reset и нажать кнопку "Загрузить", то изменятся настройки форм деталей и болтов в зависимости от указанных значений в приложении.

Примеры старых и новых интерфейсов
