Как настроить вид символов укорочения?
Неоднократно я встречал данный вопрос на различных тематических ресурсах. Действительно, вопрос достаточно резонный, т.к. в атрибутах для настройки шаблона чертежа данных параметров нет. В таком случае нам всегда приходят на помощь "Расширенные параметры".
Нажимаем "Меню"→"Настройки"→"Расширенные параметры" (либо сочетание клавиш Ctrl+E). Далее выбираем раздел "Свойства чертежа", либо устанавливаем галочку "Во всех категориях". Затем вводим ключевое слово "shortening":

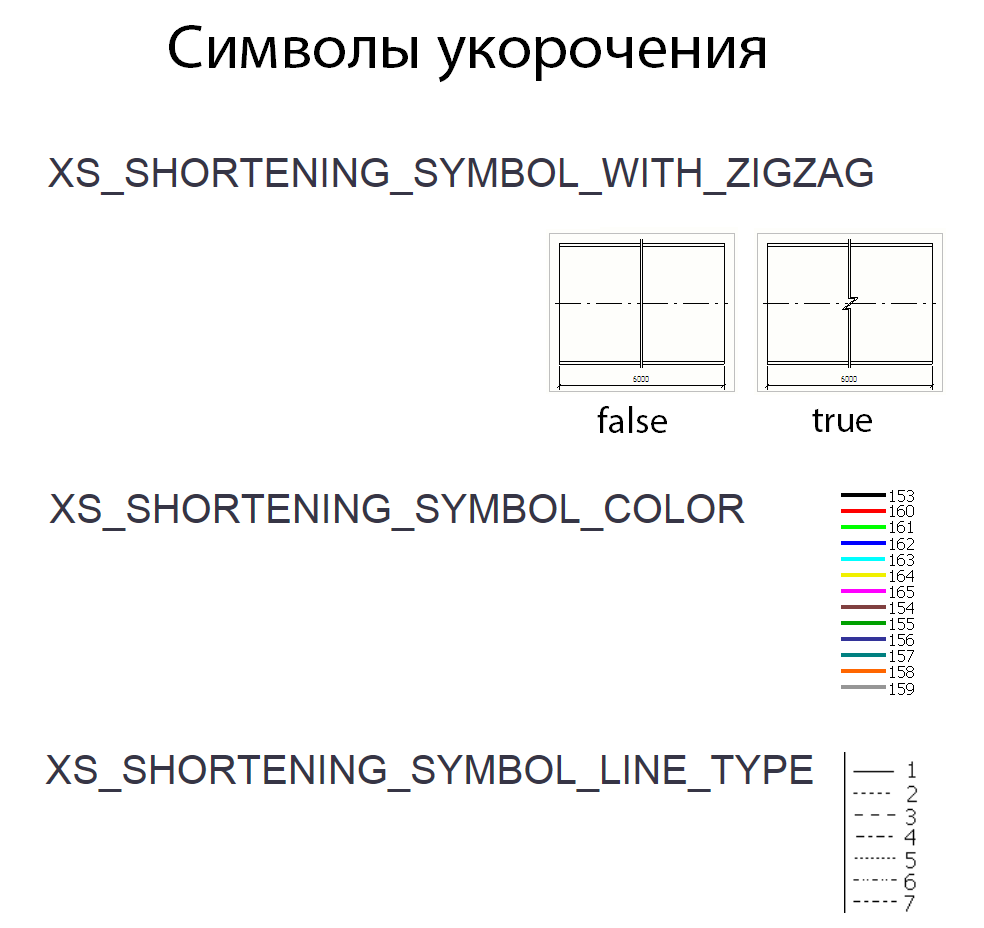

Далее остается всего лишь настроить необходимые параметры. Для удобства и экономии времени вы можете востользоваться памяткой:
В видеокурсе "Tekla Structures. Базовый. Стальные конструкции" данный вопрос достаточно подробно раскрыт.
