Tekla Structures. Цвет рамки чертежа

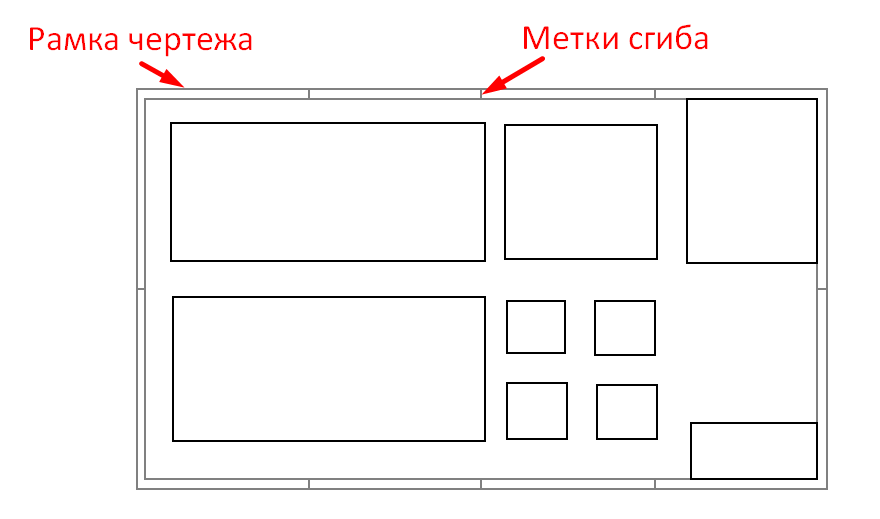

В этой заметке разберемся с такой темой как назначение цвета для рамки чертежа и добавление меток сгиба. Цвет достаточно важен, ведь именно от него зависит ширина печатаемой линии в Tekla, а наличие меток сгиба может хорошо помочь во время складывания чертежей вручную.

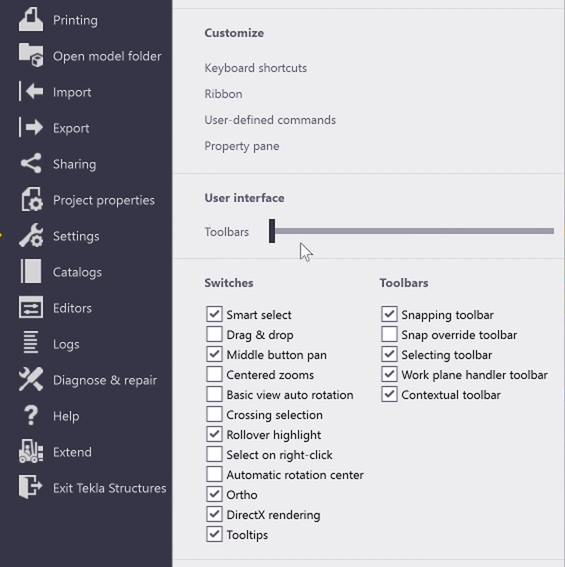

При кажущейся элементарности данной задачи вам не удастся найти нужную настройку на ленте или в меню "Файл". Даже переработанный интерфейс в Tekla 2018i не позволяет вызвать нужную настройку, ее до сих пор не среди других популярных:

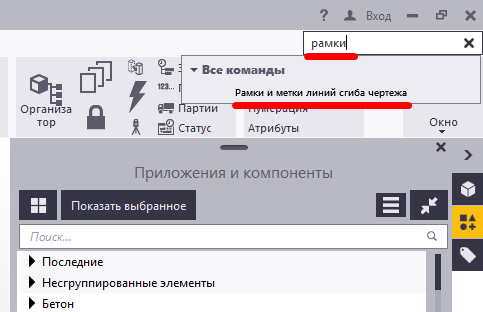

Поэтому нам следует воспользоваться строкой "Быстрый запуск" и в ней набрать команду "рамки и метки линий сгиба чертежа". Как обычно, достаточно ввести только ключевое слово и выбрать команду в списке:

Далее мы видим интуитивно-понятное меню, на котором слишком подробно останавливаться не будем:

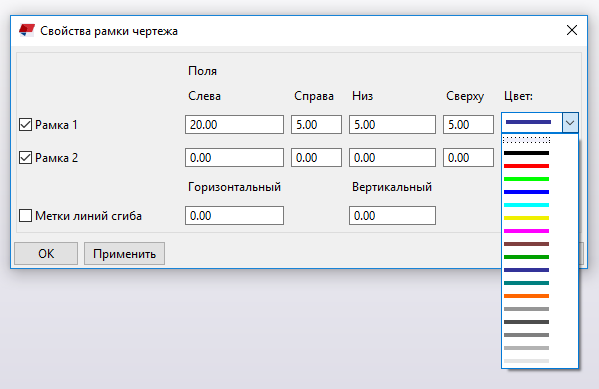

В нем мы видим стандартные настройки и можем их отредактировать. По умолчанию  цвет рамок синий:

Но не все так просто. Дело в том, что для этой настройки нет привычных нам функций сохранения и загрузки уже существующих шаблонов, а это значит, что данные настройки сохранятся только в пределах сеанса работы программы. Это необходимо учитывать. В реальной практике намного удобнее иметь постоянные настройки, а не настраивать их каждый раз до печати комплекта чертежей. Поэтому нам придется выполнить более тонкую настройку программы и немного поработать с файлами среды. Рассмотрим на примере среды Russia и версии Tekla 2016i. Если ваши параметры отличаются, то не забудьте внести соответствующие изменения в путь, я же перейду по адресу:

C:\ProgramData\Tekla Structures\2016i\Environments\russia

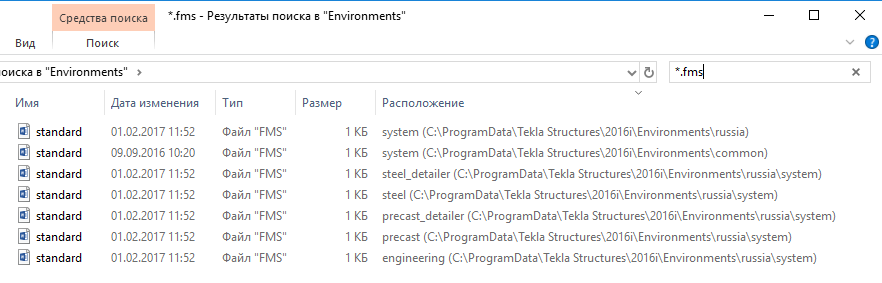

Затем в строке поиска нам необходимо ввести "*.fms" - это все файлы с настройками рамок и линий меток сгиба.

В зависимости от роли выбираем нужный файл с помощью любого текстового редактора. Можно также воспользоваться пакетным редактированием текстовых файлов. В этом файле содержится вся необходимая нам информация:

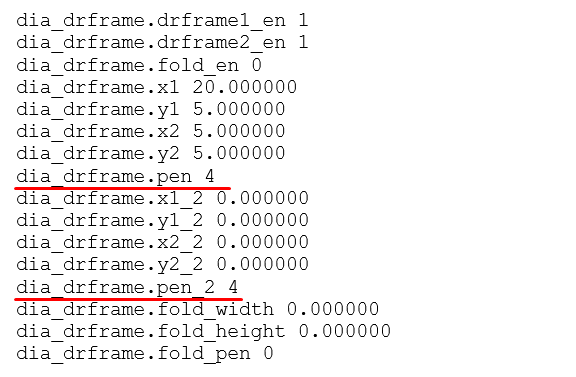

На данный момент нас больше всего интересуют параметры dia_drframe.pen и

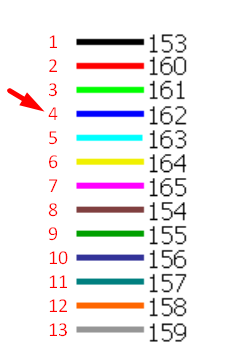

dia_drframe.pen_2. В качестве значений нам необходимо задать порядковый номер цвета. Обратите внимание, что этот номер отличается от номеров цветов чертежей, поэтому вы для удобства можете воспользоваться памяткой:

Следует выбирать номера из левой колонки (красные).

Если у вас возникли проблемы с добавлением меток сгиба, то попробуйте установить расширенный параметр XS_USE_OLD_PLOT_DIALOG в значение TRUE. Для версии 2016i эта настройка не является обязательной.

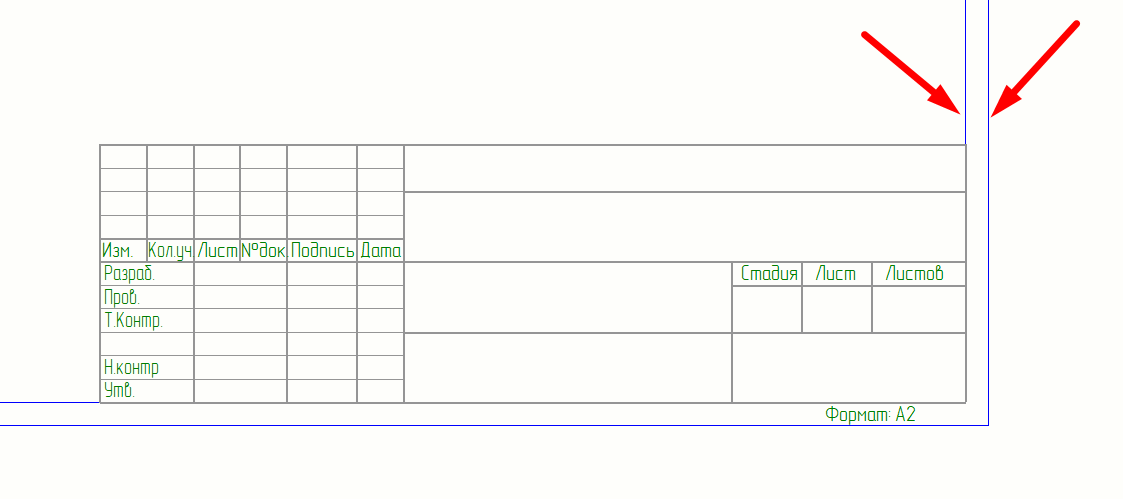

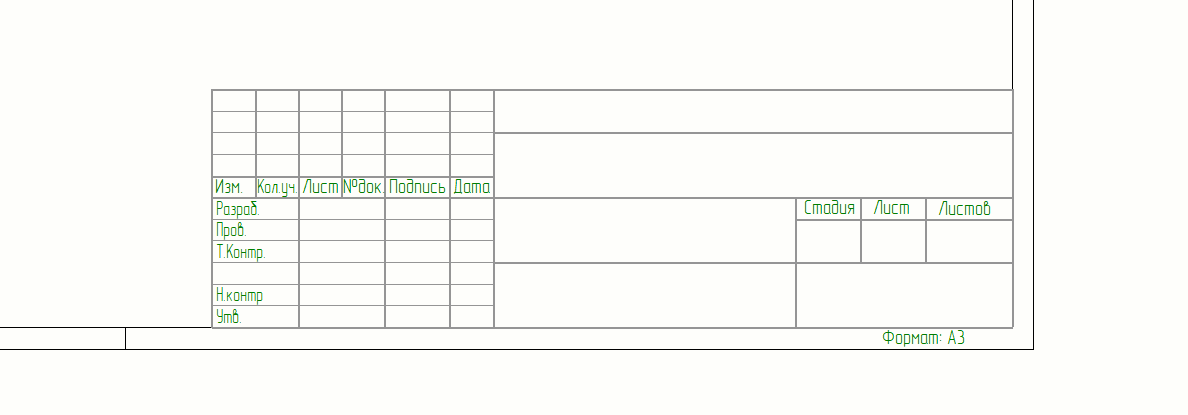

Таким образом мы можем настроить рамку чертежа один раз и не тратить каждый раз на это дополнительное время:

Работайте эффективно.

Спасибо.
