Функции SkillMaster при работе в пространстве чертежа:
После запуска приложения с платформы SaprApps в Tekla Structures добавляется набор новых горячих клавиш.
Обзор основного функционала при работе в модели смотрите тут: ЧАСТЬ 1 , ЧАСТЬ 2.
После обновления 1.0 в программу добавлены новые функции. Полный список:
Ctrl+Shift+ 1 — загрузка атрибутов. Тип «Вид».
Ctrl+Shift+ 2 — загрузка атрибутов. Тип «Сетка».
Ctrl+Shift+ 3 — загрузка атрибутов. Тип «Размер».
Ctrl+Shift+ 4 — загрузка атрибутов. Тип «Деталь».
Ctrl+Shift+ 0 — смена цвета детали.
Esc (Del) — остановить «режим изменения».
Ctrl+Shift+ ↑↓→← — перемещение вида (видов) на 10 мм.
Ctrl+Shift+ PageUp/PageDown — поворот вида чертежа против/по часовой стрелке.
Ctrl+Shift+ «-»/"+" — увеличение/уменьшение масштаба вида.
Ctrl+F1...F4 — установить формат чертежа А1...А4. Ориентация книжная.
Shift+F1...F4 — установить формат чертежа А1...А4. Ориентация альбомная.
Ctrl+Shift+ { — уменьшение усечения (вид становится меньше).
Ctrl+Shift+ } —увеличение усечения (вид становится больше).
Загрузка атрибутов элементов чертежей

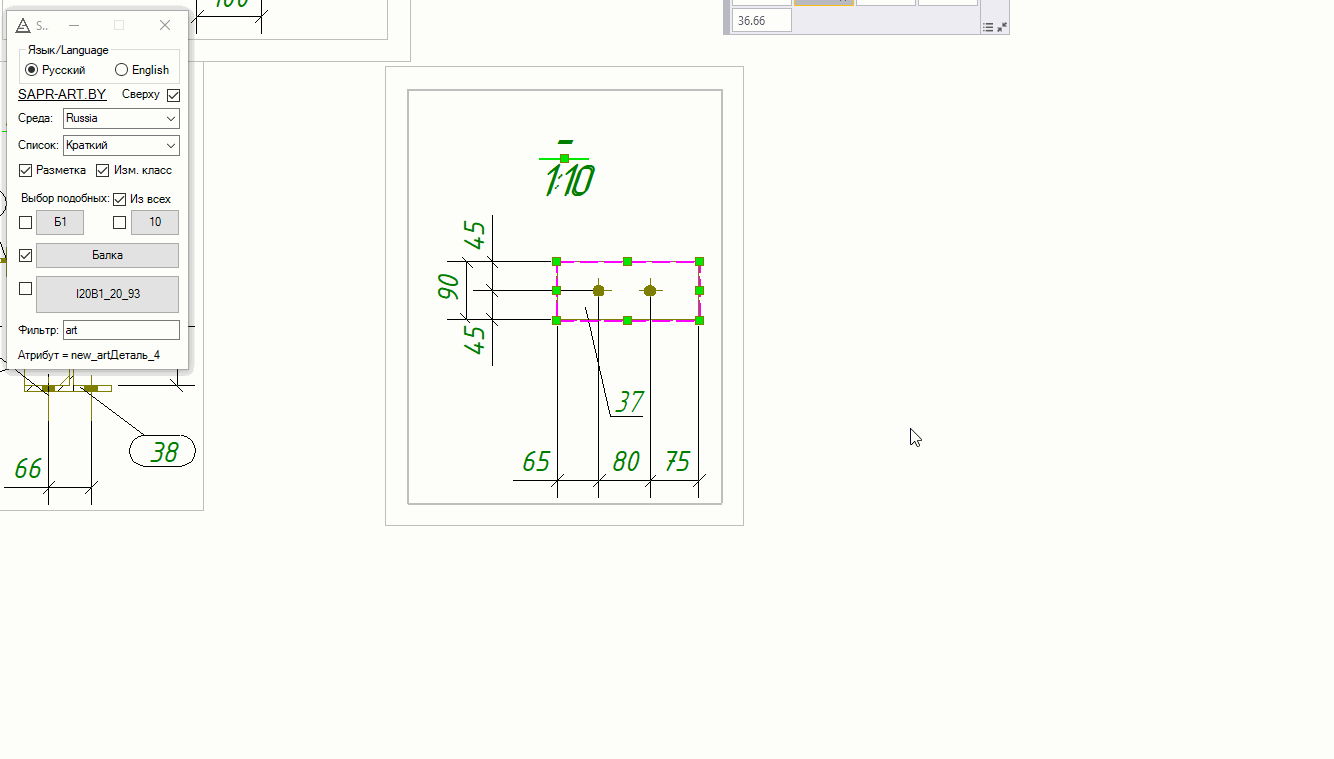

Сочетание Ctrl+Shift+1 загружает выбранный из списка доступных атрибутов для вида чертежа:
![](https://fs16.getcourse.ru/fileservice/file/download/a/32208/sc/327/h/03cd3bee0e5c5924a0551db099adbdf8.gif)
Алгоритм использования:
- Предварительно выделяем вид, можно несколько видов
- Нажимаем сочетание клавиш Ctrl+Shift+1
- Запускается "режим изменения"
- Положение курсора на экране отпределяет предварительное имя атрибута
- Определяем положение курсора, которое соответствует необходимому атрибуту
- Останавливаем режим изменения. 3 способа: нажатие того же сочетания, нажатие клавиши "Esc", нажатие клавиши "Del".

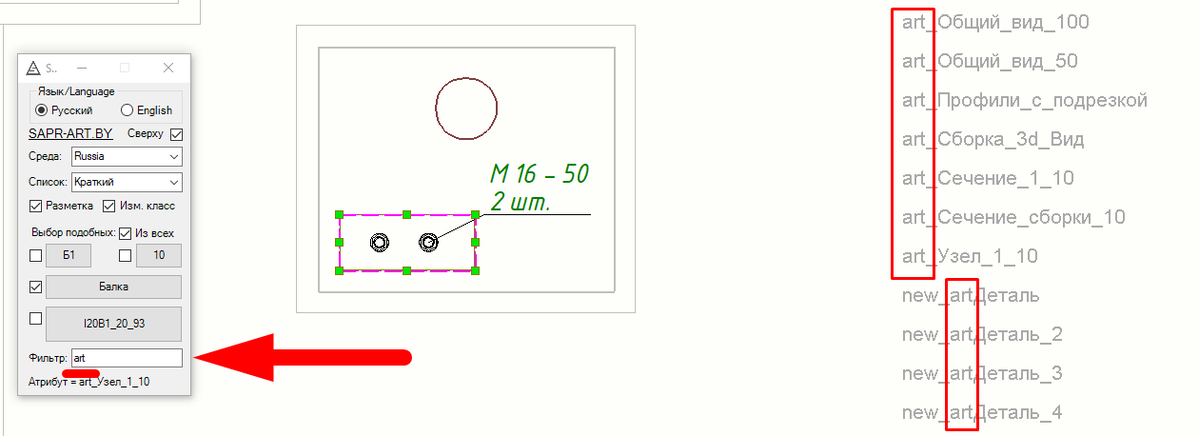

Функция поддерживает механизм фильтрации. Для этого в поле "Фильтр" введите строку. На экране отобразятся только те атрибуты, которые содержат данный фрагмент в названии:
![](http://fs-thb03.getcourse.ru/fileservice/file/thumbnail/h/ef014e8ead9dd7f4abb09ad2aab7942c.png/s/s1200x/a/32208/sc/475)

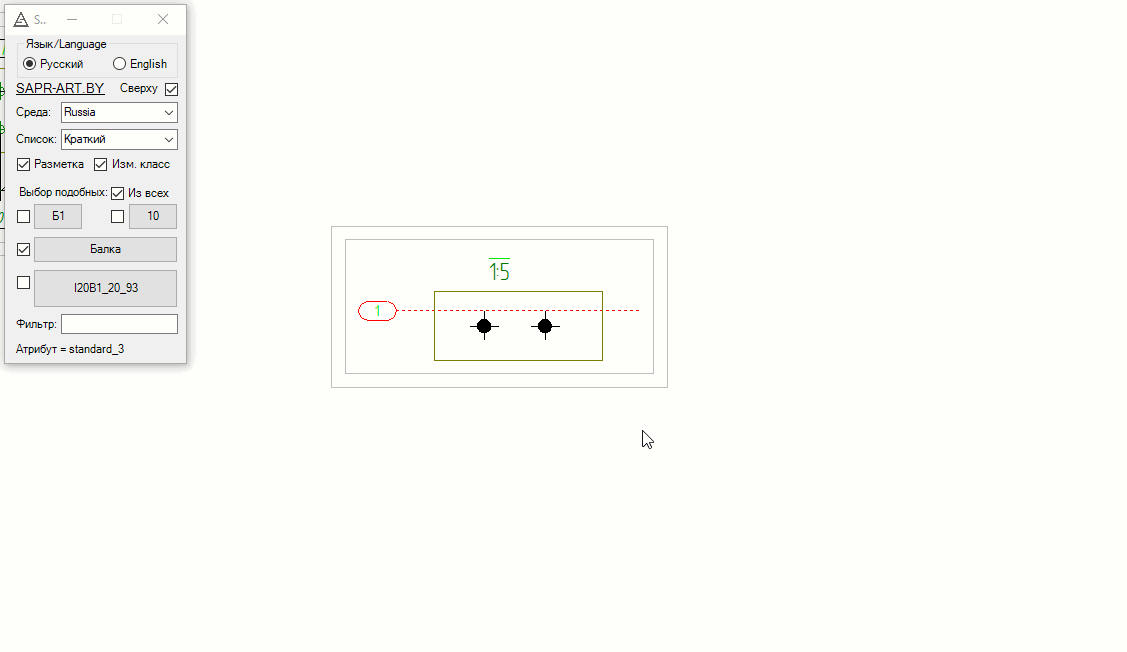

Сочетание Ctrl+Shift+2 загружает выбранный из списка доступных атрибутов для сетки чертежа:
![](https://fs16.getcourse.ru/fileservice/file/download/a/32208/sc/501/h/b42d2fe9928819642726020b31c1a13b.gif)

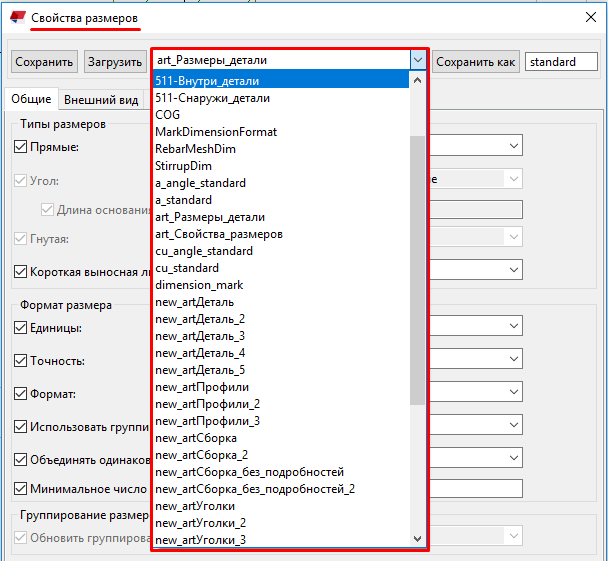

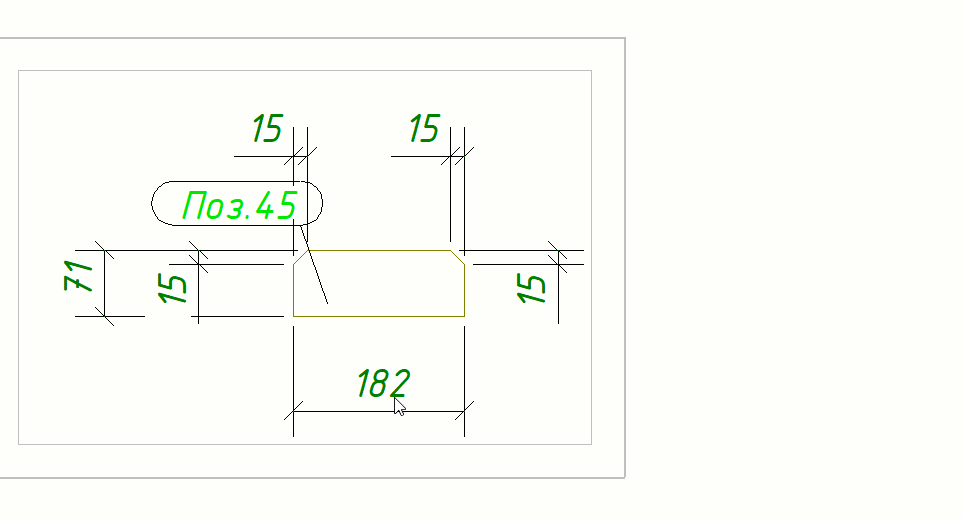

Сочетание Ctrl+Shift+3 загружает выбранный из списка доступных атрибутов для размера чертежа:
![](http://fs-thb03.getcourse.ru/fileservice/file/thumbnail/h/24b778d22bf00b3a9255f742831233c2.png/s/s1200x/a/32208/sc/501)
![](https://fs23.getcourse.ru/fileservice/file/download/a/32208/sc/172/h/eb69e6285abc96963ea85818bed71086.gif)

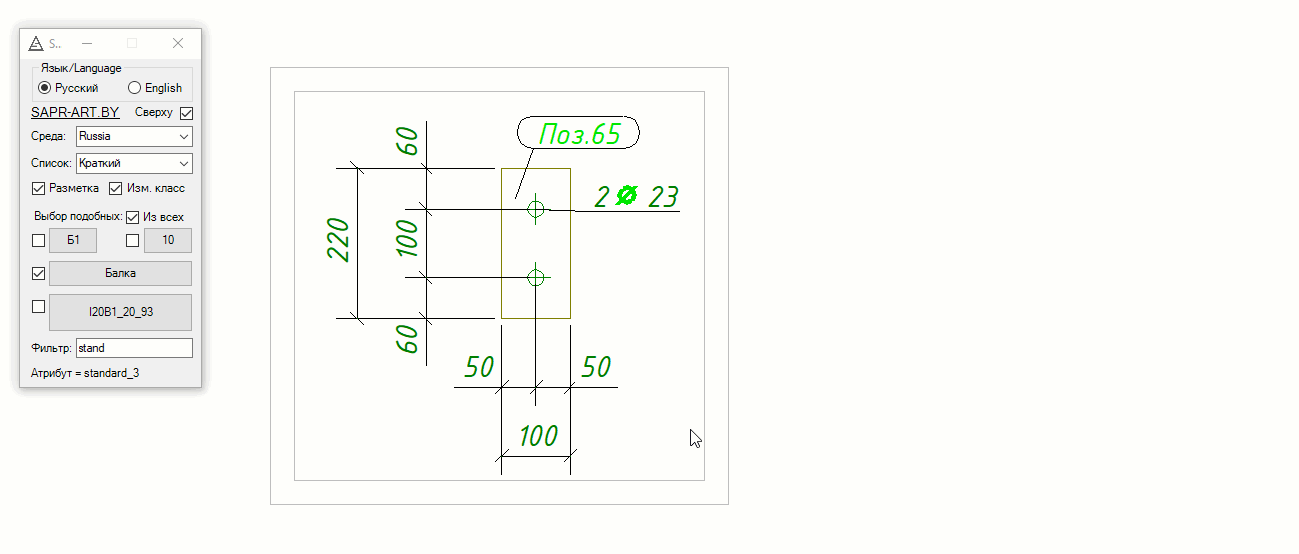

Сочетание Ctrl+Shift+4 загружает выбранный из списка доступных атрибутов для детали чертежа:
![](https://fs19.getcourse.ru/fileservice/file/download/a/32208/sc/29/h/fc95ff00dbbbb3ee42eb596edcf7f84e.gif)
Функции Ctrl+Shift+1...4 являются полноценной загрузкой атрибутов.

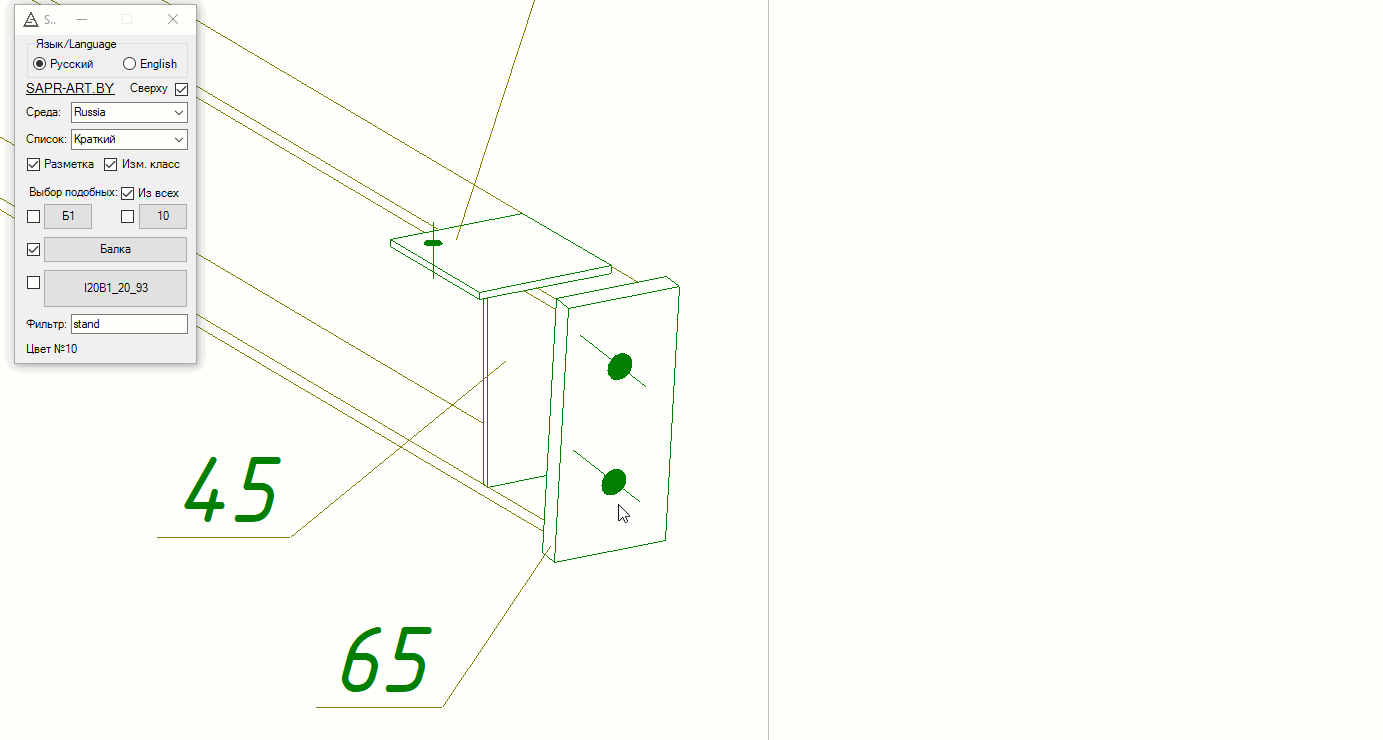

Сочетание Ctrl+Shift+0 изменение цвета детали чертежа:
![](https://fs16.getcourse.ru/fileservice/file/download/a/32208/sc/241/h/0063de4f7db37d25a5d917271bcfda86.gif)

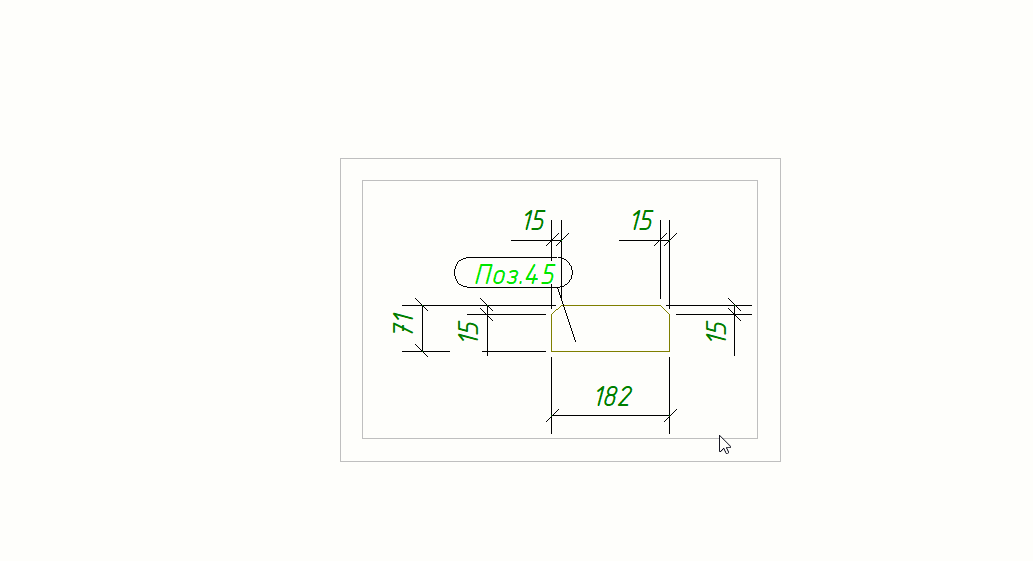

Перемещение вида чертежа
Ctrl+Shift+ ↑↓→← – ортогональное перемещение вида (видов) на 10 мм.
Ctrl+Shift+ PageUp/PageDown – поворот вида чертежа против/по часовой стрелки на 90 градусов:
![](https://fs22.getcourse.ru/fileservice/file/download/a/32208/sc/231/h/be65fb47b846243b7d32a6cc53b1f1a3.gif)

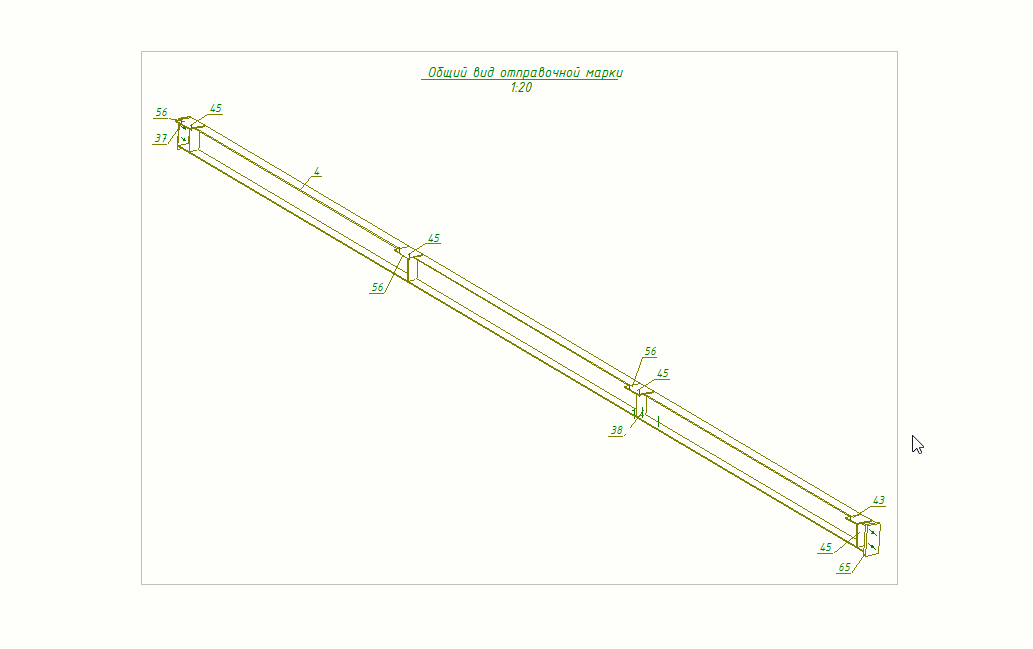

Изменение масштаба вида
Ctrl+Shift+ "-" / "+" - увеличение/уменьшение масштаба вида чертежа:
![](https://fs01.getcourse.ru/fileservice/file/download/a/32208/sc/49/h/5e0d0a32926b6b696b423c4581ae1886.gif)

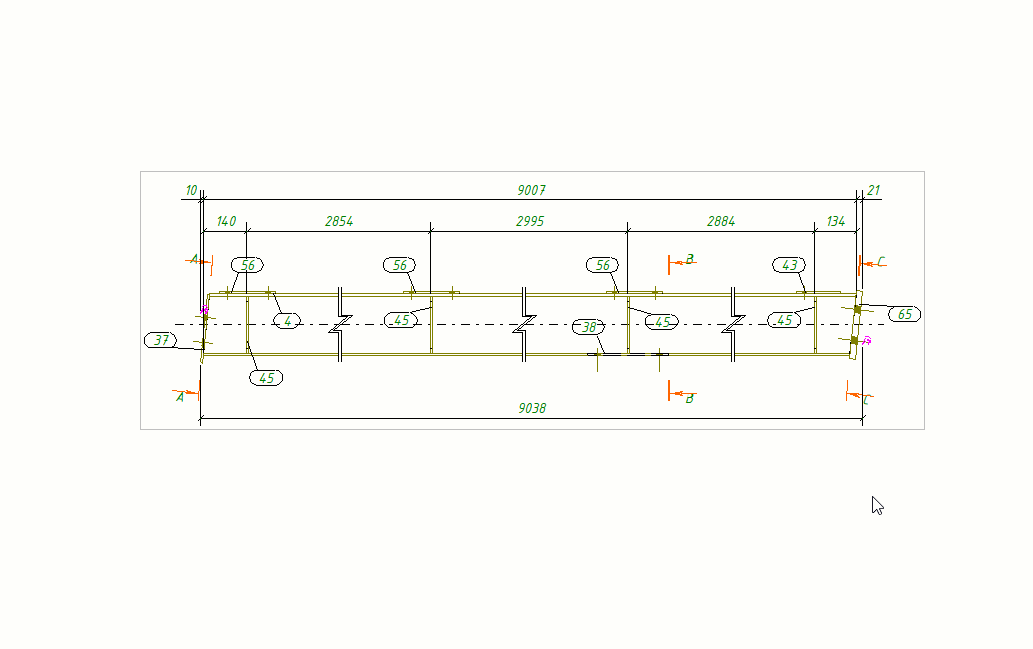

Изменение укорочения вида
Ctrl+Shift+ "{" – уменьшение усечения (вид становится меньше).
Ctrl+Shift+ "}" –увеличение усечения (вид становится больше).
![](https://fs23.getcourse.ru/fileservice/file/download/a/32208/sc/157/h/cdd88957a10253481e8bee675ac1c287.gif)

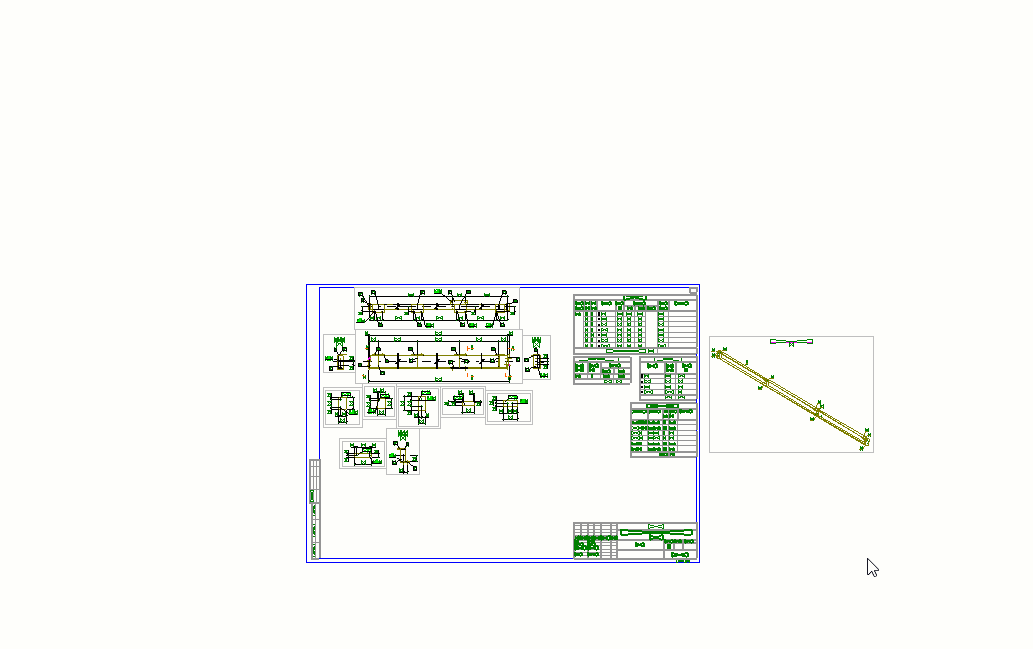

Изменение формата основной надписи
Ctrl+F1…F4 – установить формат чертежа А1…А4. Ориентация книжная.
Shift+F1…F4 – установить формат чертежа А1…А4. Ориентация альбомная.
![](https://fs19.getcourse.ru/fileservice/file/download/a/32208/sc/138/h/3f150d6aa2715bcf32d35788a2d4f282.gif)
Замечания по использованию
1. Для всех команд поддерживается множественный выбор объектов.
2. При активном режиме изменения и вызове любой другой команды, режим изменения остановится автоматически.
3. Многие современные периферийные устройства позволяют назначать на отдельные кнопки сложные сочетания клавиш. Использование их позволит вывести комфорт работы в Tekla Structures на новый уровень. Все они превосходно сочетаются со SkillMaster.
4. Доступная технология назначения сочетаний клавиш блокирует использование этих же сочетаний в других программах. Если вам нужно использовать где-то в другом приложении, то на это время работы просто закройте временно SkillMaster.
5. Для использования приложения вам понадобится платформа SaprApps.
6. Приложение активно развивается и высока вероятность, что на этой странице не отражен в полном объеме функционал, который реализован на данный момент. Чтобы быть в курсе всех обновлений или просто обсудить разработку вы можете в нашей Telegram группе: https://t.me/SaprApps
7. Видео с описанием работы в SkillMaster вы можете найти по ссылке.
