GGenerator - приложение с платформы SaprApps. Предназначено для быстрого создания общих схем стандартных зданий. Важным преимуществом является возможность удобно комбинировать различные схемы, а также отличная сочетаемость с приложением SkillMaster. В совокупности получается система, которая обеспечивает уверенный старт на ранних этапах проектирования, а также закладывает фундамент для эффективного управления данными модели на всех остальных этапах.

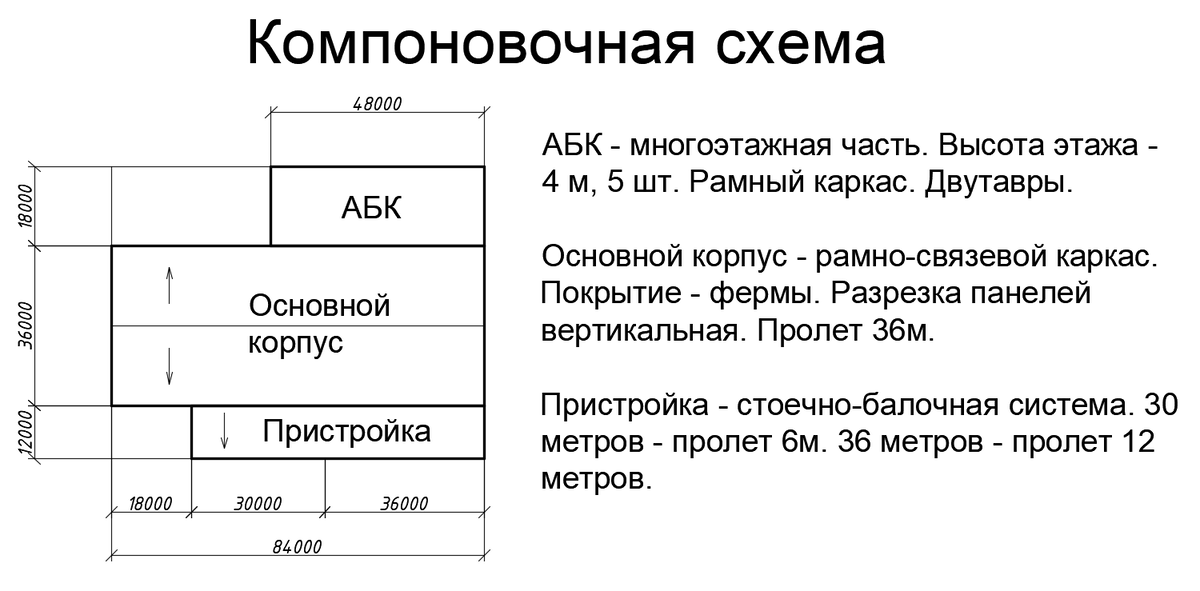

Пример создания комбинированного каркаса
Все манипуляции будем фиксировать в хронологическом порядке, поэтому в начале каждого этапа будет отметка "Таймер" - это количество времени, которое прошло со старта работы над схемой.
Таймер: 0 минут.

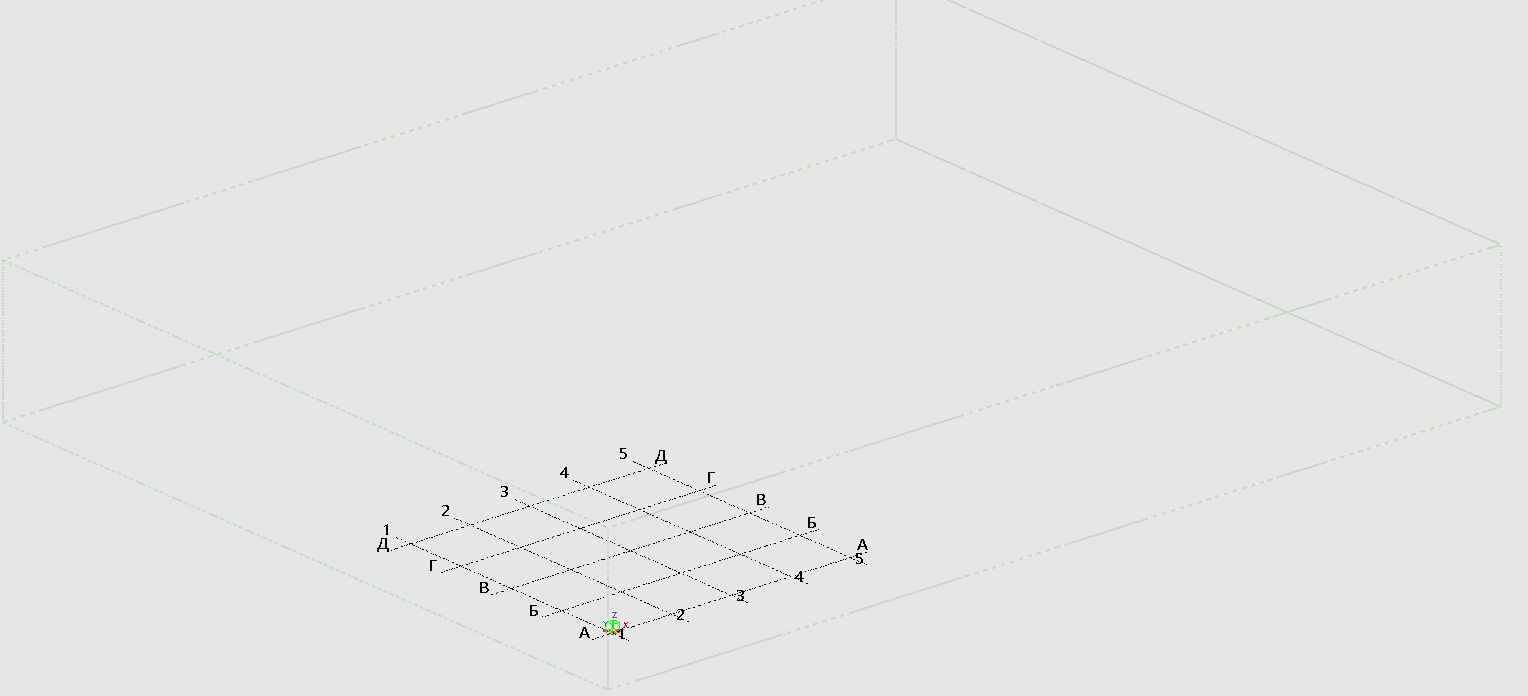

Создаем каркас с базовыми настройками и сразу его удаляем. Выполняем данный трюк для создания актуальной сетки осей.
Таймер: 1 минута.

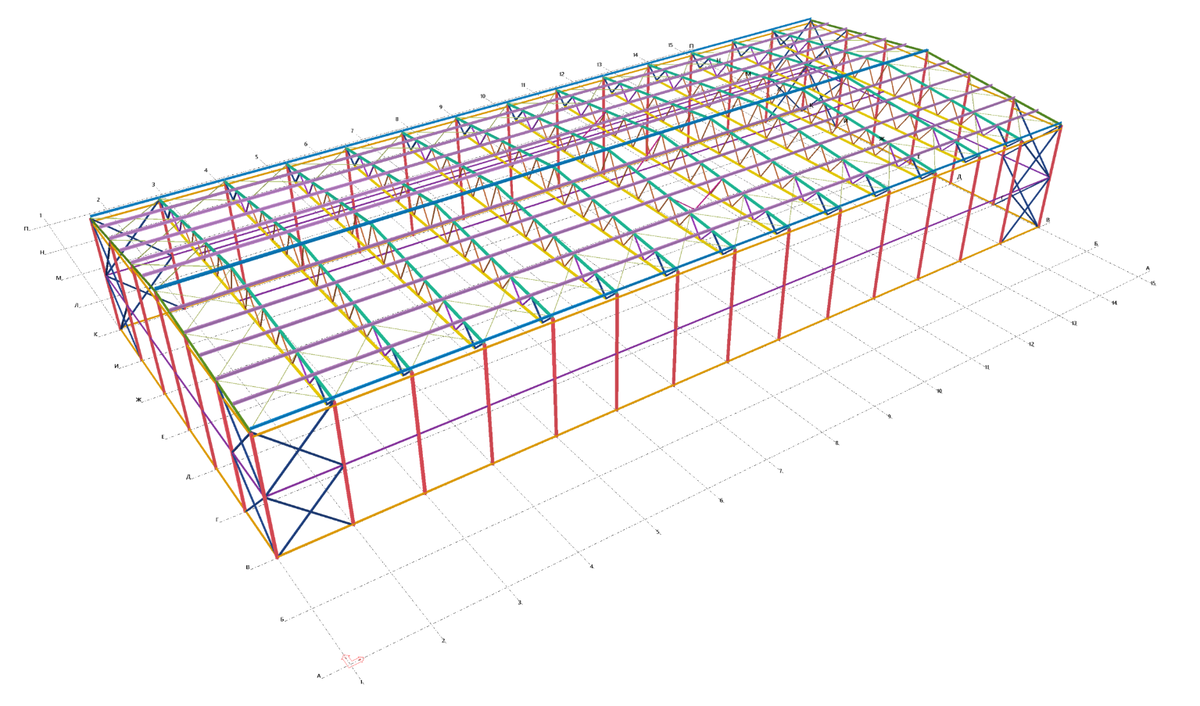

Создаем основной корпус. Задаем смещение 12000 мм по Y и назначаем остальные параметры. Пролет 36 м, покрытие - фермы, отметка до низа несущих +10,000, колонны - двутавр колонный, вертикальные связи - "2 креста" в первом и последнем пролете из труб ГСП, шаг прогонов 3 метра, по периметру покрытия устраиваем горизонтальные связи.
Таймер: 6 минут.

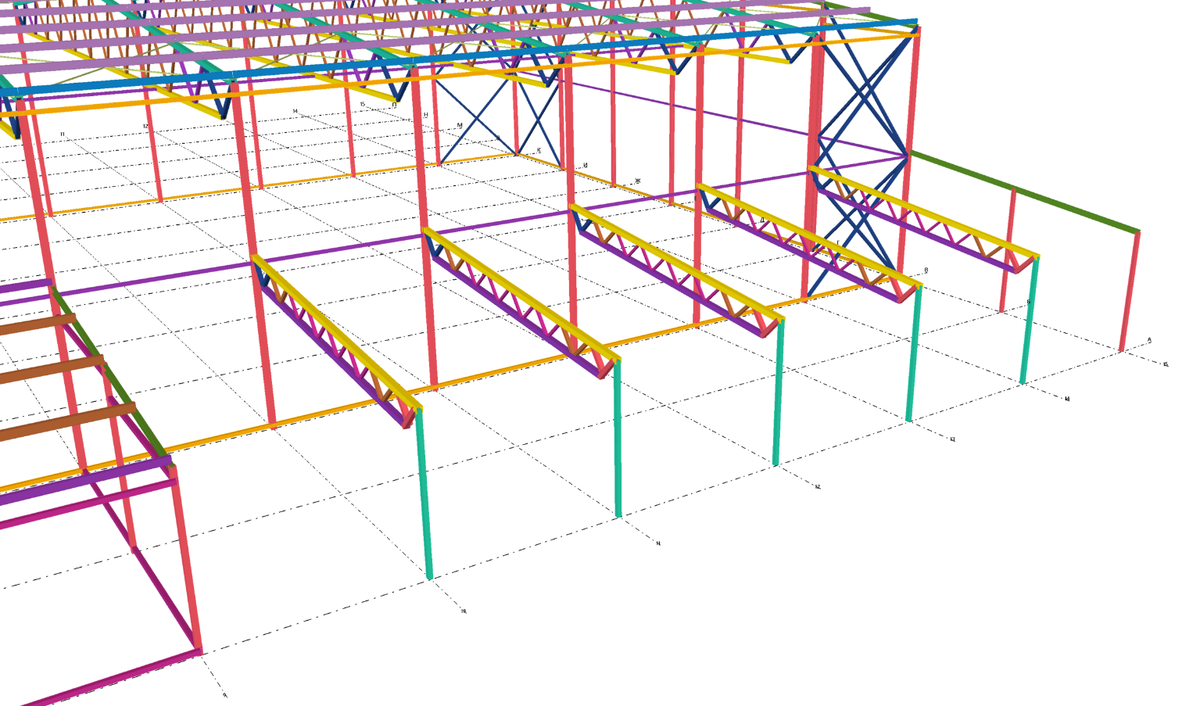

Создаем первую часть пристройки. Задаем смещение 18000 мм по X и назначаем остальные параметры. Пролет 12 м, покрытие - балки, односкатная кровля, колонны - труба ГСП, включаем внутренние, отключаем создание связей, а также колонн, ригелей у оси В для того, чтобы исключить пересечения с конструкциями каркаса.
Таймер: 10 минут.

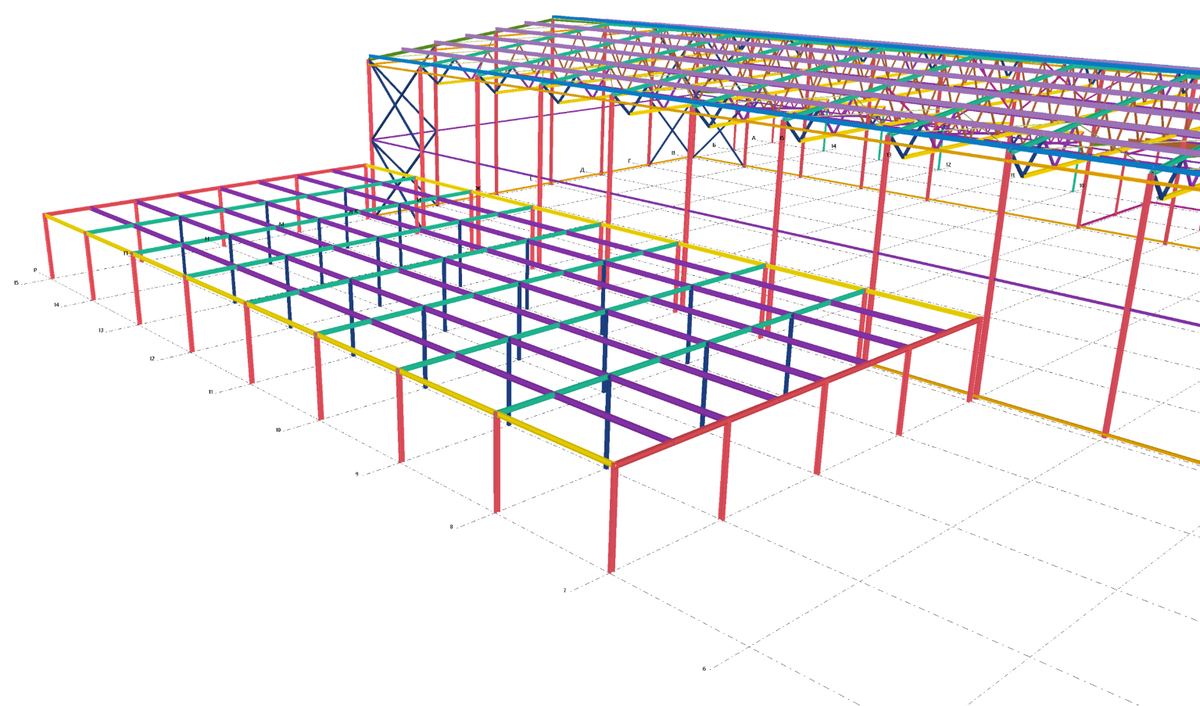

Создаем вторую часть пристройки. Она очень похожа на первую, поэтому справимся быстро. Убираем внутренние колонны, меняем основные конструкции покрытия с балок на фермы небольшой высоты. Предположим (для демонстрации), будет беспрогонное покрытие, отключаем создание, редактируем количество шагов. Отключаем стеновые ригели.
Таймер: 12 минут.
Сделаем зазор между АБК и основным каркасом, для этого отредактируем сетку осей вручную.
Таймер: 13 минут.

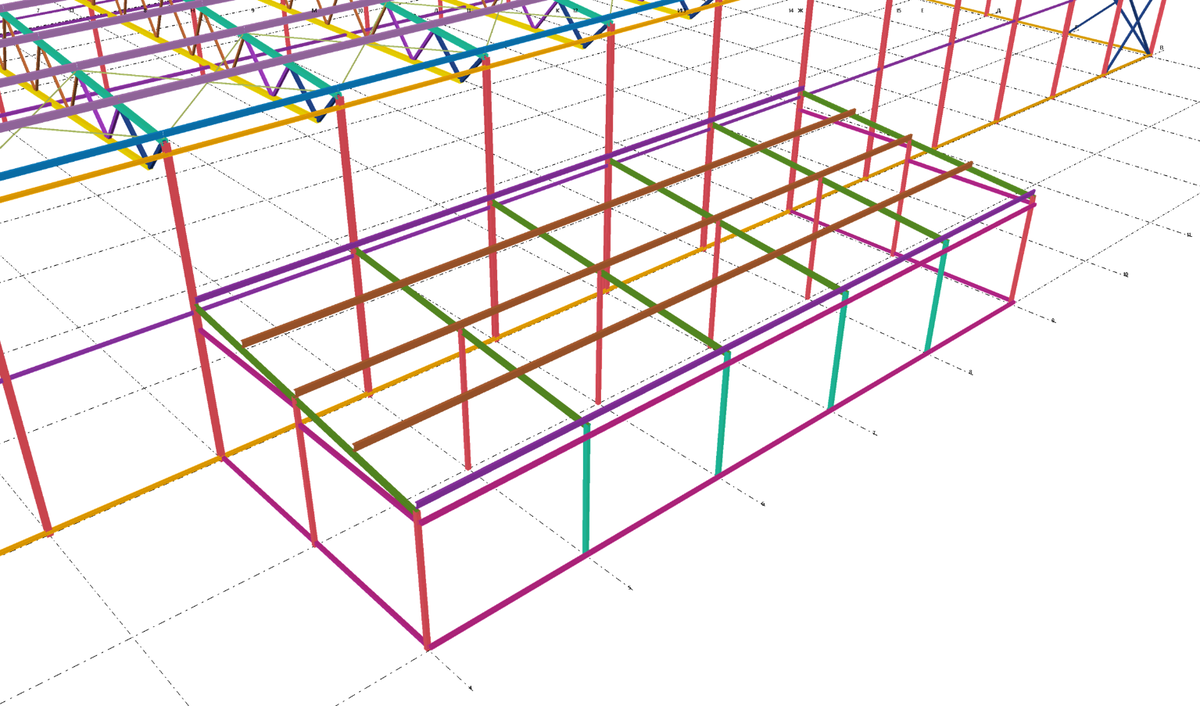

Создаем типовой этаж многоэтажной части. Для этого все типы профилей устанавливаем "Двутавры". Чтобы получить плоскую кровлю, устанавливаем уклон 0.
Таймер: 16 минут.
Последовательно корректируем смещение по Z и создаем еще 4 этажа.
Результат

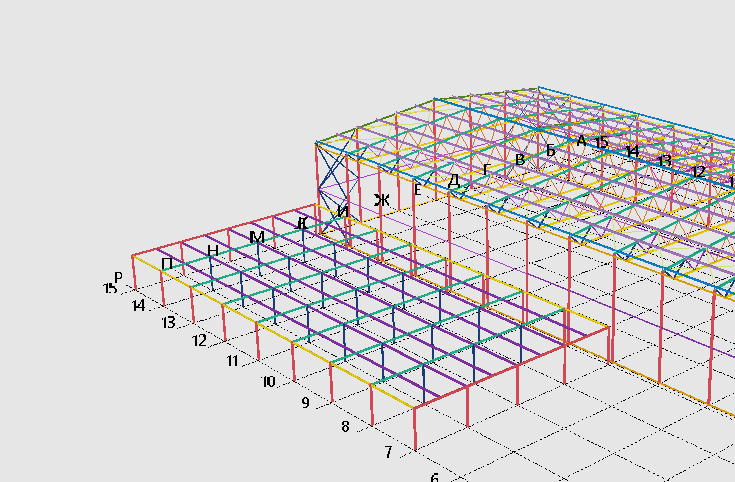

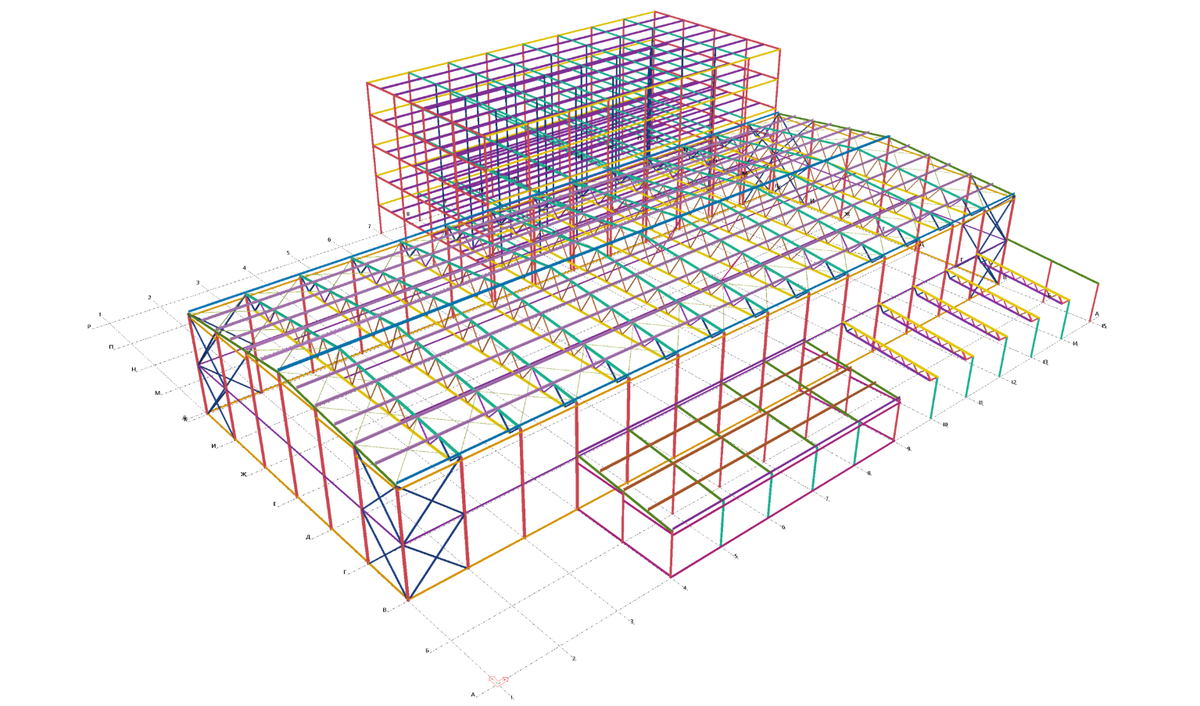

Примерно за 17 минут мы создали вот такую схему:
Применение
Очевидно, что данный подход очень эффективен и может быть полезен в различных ситуациях:
- Подготовка тендерной документации
- Обсуждение компоновочных решений с заказчиком
- Концептуальная проверка коллизий с архитекторами и смежниками
- Создание расчетной схемы
- Более точная оценка металлоемкости
- Создание 2d общих схем для заинтересованных сторон
Для последних пунктов необходимо уметь эффективно управлять данными в модели. Быстро выделять группы элементов и назначать верные свойства поможет приложение SkillMaster. В следующих публикациях будут примеры с доработкой данной модели, экспортом в расчетную программу RFEM, созданием 2d чертежей схем с маркировкой.
