В данном цикле статей изложены основные особенности плагинов SAPR-ART. Уникальные решения делают работу более удобной, а интерфейс более дружелюбным для пользователей.
Это вторая часть. В ней мы подробно поговорим о загрузке/сохранении атрибутов элементов. Первая часть: ТУТ.
По умолчанию Tekla читает свойства из всех папок, удаляет дублирующиеся имена, загружает атрибуты согласно системной иерархии (SYSTEM → FIRM → PROJECT → /attributes). Плагины SAPR-ART оснащены возможностью загружать свойства из каждой папки по выбору.
1. Открытие дополнительных настроек

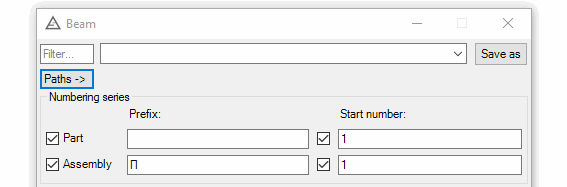

При нажатии на кнопку "Paths->" отображаются галочки расширенных параметров:

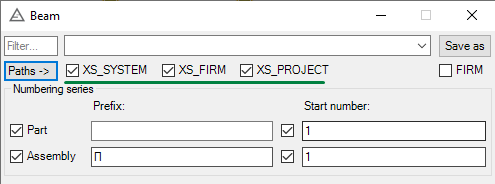

Имена галочек соответствуют именам параметров:

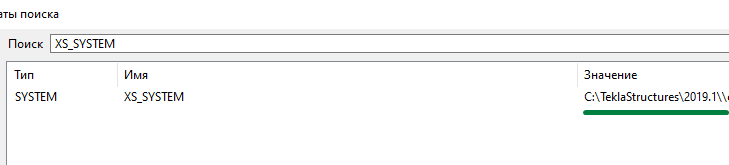

Значения прописываются в расширенных параметрах (Ctrl+E):
2. Выбор папок

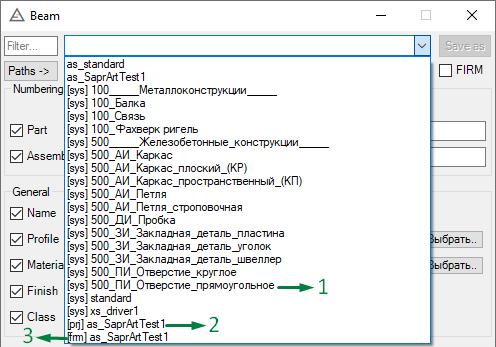

При активированной галочке XS_SYSTEM в выпадающий список добавляются настройки свойств элементов, которые хранятся в папках, указанных в расширенном параметре XS_SYSTEM. Все настройки XS_SYSTEM добавляются с префиксом [sys] (см. "1" на рис. ниже). По аналогии свойства в XS_PROJECT добавляются с префиксом [prj], а свойства в XS_FIRM с префиксом [frm].

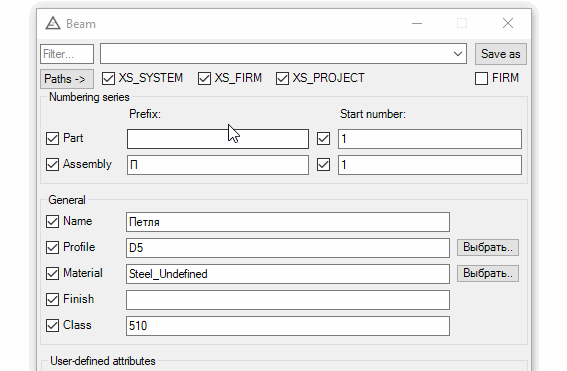

При отключении какой-либо из галочек файлы данного расширенного параметра исчезнут из выпадающего списка:
3. Использование фильтра

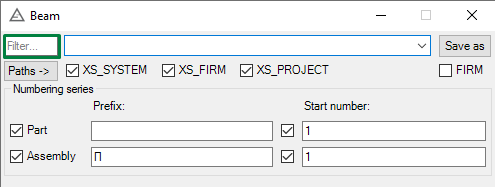

Текстовое поле "Filter..." служит для задания фильтра в выпадающем списке. При вводе значения в это поле, в списке останутся только те имена, которые содержат этот фрагмент:
Обратите внимание на поле фильтра, теперь в списке только те элементы, которые содержат этот набор символов:
4. Сохранение в папку фирмы
По умолчанию в Tekla Structures для переноса настроек из модели в папку фирмы (XS_FIRM) необходимо открыть папку модели, вручную найти и выбрать необходимые файлы, скопировать их, вернуться в папку фирмы и вставить туда. Это усложняет администрирование и занимает время. Наши разработки позволяют выполнить это прямо из окна плагина.

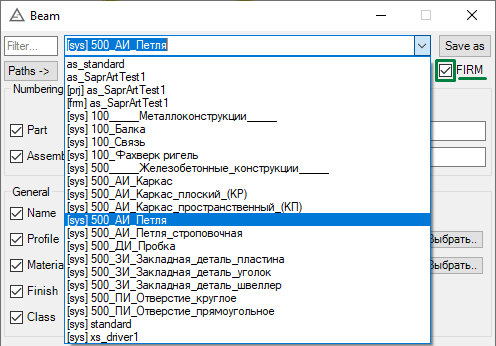

Галочка "FIRM" под кнопкой "Save as" служит для добавления настроек в папку компании (расширенный параметр XS_FIRM).

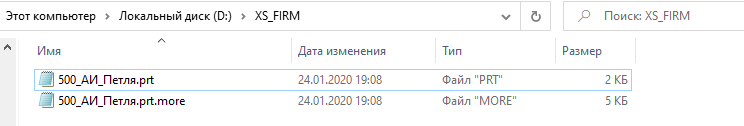

После нажатия "Save as" Выбранная настройка свойств элемента сохранится не только в папку атрибутов (/attributes), но и скопируется в папку компании:
Для обновления выпадающего списка необходимо отключить/включить галочку XS_FIRM, либо закрыть и открыть всплывающую форму.
В следующей части рассмотрим "интеллектуальные" тектовые поля для ввода данных .
Первая часть: ТУТ.
