В данном цикле статей изложены основные особенности плагинов SAPR-ART. Уникальные решения делают работу более удобной, а интерфейс более дружелюбным для пользователей.
Это третья часть. ЧАСТЬ 1. ЧАСТЬ 2.
При работе в Tekla Structures вы наверняка сталкиваетесь с необходимостью задавать значения шагов регулярным элементам. Это могут быть сетки осей или количество болтов по разным направлениям. Вместе с этим, вы также скорее всего знакомы с неприятнной ситуацией, когда вместо 3 болтов шагом 500 мм создается 500 болтов шагом 3 мм. В плагинах SAPR-ART такие проблемы минимизированы.
1. "Интеллектуальный" DistanceList
В процессе работы повсеместно требуется настраивать конфигурацию повторяющихся элементов (например, шаг стоек или количество шагов). В наших плагинах реализован гибкий подход: в зависимости от введенного значения, поведение распределения элементов будет отличаться.
Например:
- Введенно значение “3” - длина участка создания рёбер разделится на 3 равных шага с заданным округлением:

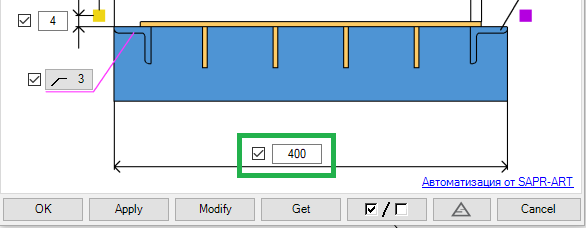

- Введенно значение “400” - стандартный шаг получит значение 400 мм. В случае необходимости создастся 1 доборный шаг:

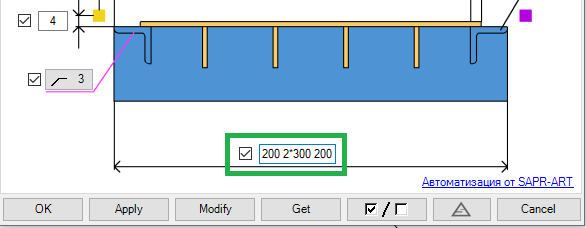

- Введенно значение “200 2*300 200” - первый шаг 200 мм, затем два шага 300 мм и один шаг 200 мм (значение в формате a*L1 b*L2 c*L3 и так далее, где Li - значение длины шага, a,b,c и т.д. - количество шагов. Разделитель - пробел):
Пример использования описанной функции:

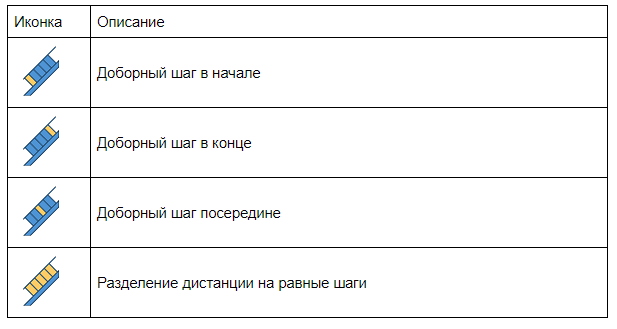

При задании расположения элементов первым способом (указание количества) можно выбрать, где будет создаваться доборный шаг:
2. Лицензирование
Если вы видите при запуске плагина подобное сообщение:
Это означает, что вы пытаетесь запустить платный плагин без файла лицензии. Если у вас его нет, то нужно приобрести. Если он есть, то он располагается по неправильному пути.
