В этом обзоре:
1. Как в Tekla сделать простой шаблон в редакторе шаблонов? Как получить площадь покраски поверхности по профилям?
2. Как в Tekla добавить метку, которая считывает номер листа?

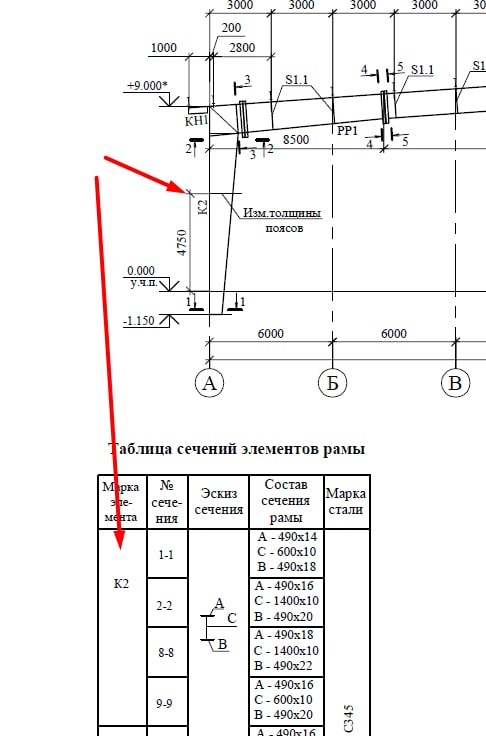

3. Как в RFEM у сложного сечения сделать эксцентриситет?

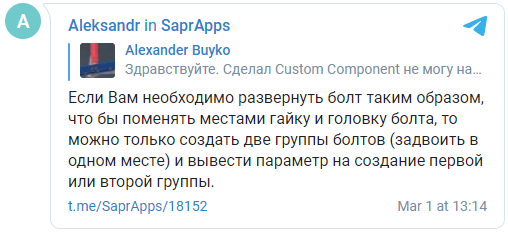

4. Как в пользовательском компоненте Tekla управлять расположением болтов?
5. Как в Tekla на чертеже усечь деталь?
6. Насколько штатные компоненты Tekla покрывают потребности проектировщика?
7. Как из чертежа одной модели перенести ручную графику (текст, линии, прямоугольники и т.д.) в чертеж другой модели?
8. Какие есть ограничения при импорте профиля из *.dwg в Tekla?
9. Подскажите плагин для автоматической расстановки сварки на чертежах?
Для этого понадобятся расширенные параметры:

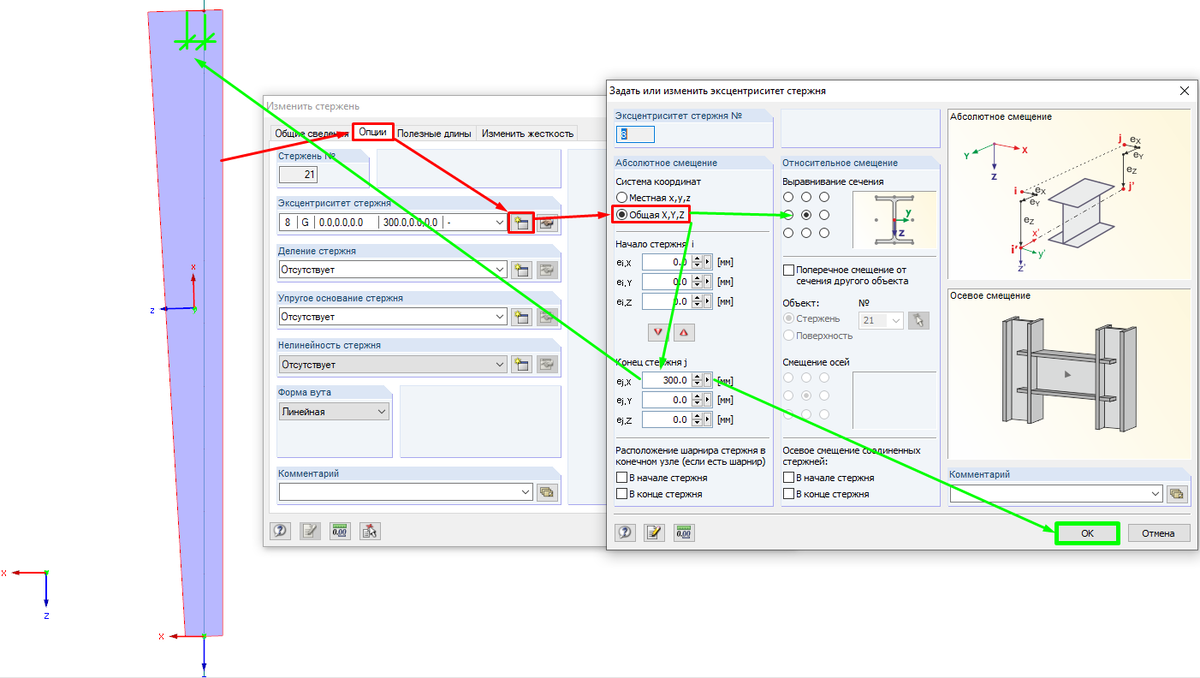

Два раза кликаем по сечению в модели и в окне "Изменить стержень" переходим в окно "Опции", далее переходим в раздел "Эксцентриситет стержня" и создаем новый эксцентриситет в общей системе координат. Вводим значение для верхнего конца, нажимаем ОК.
Пример для общей системы координат

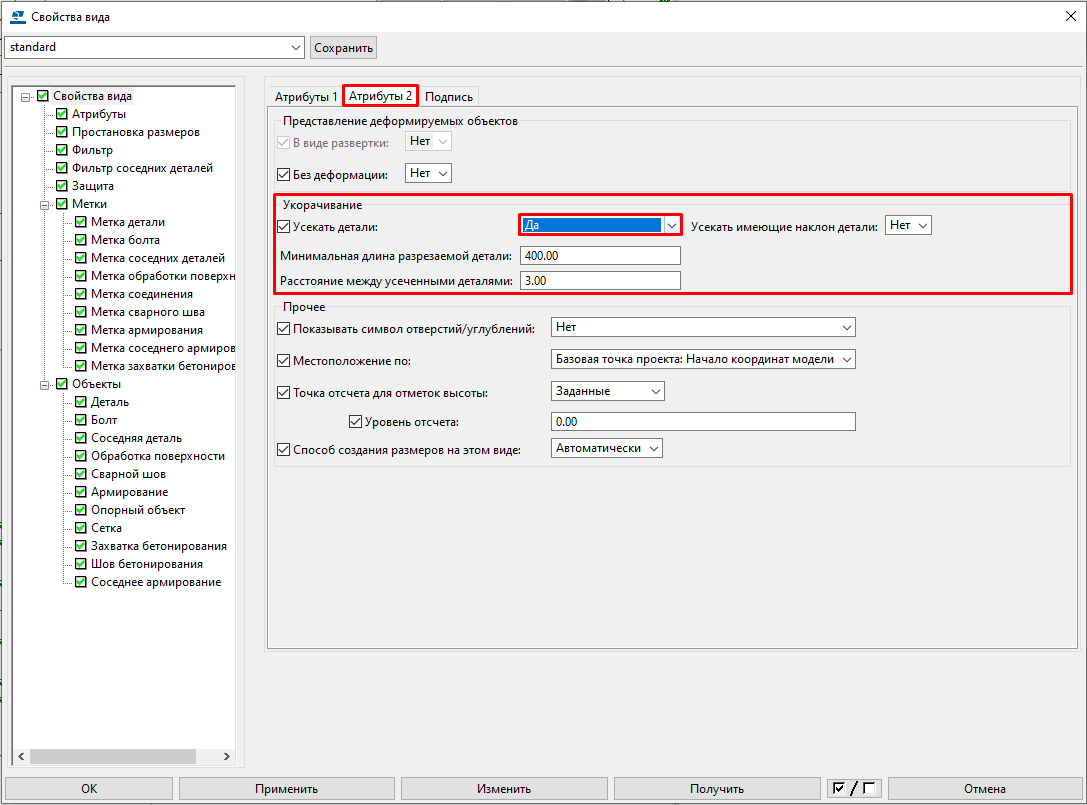

Переходим в свойство вида → "Атрибуты2" → в выпадающем списке напротив "Усекать деталь" выбираем нужное значение. Также ниже вписываем минимальную длину разрезаемой детали.
Для управления внешним видом символа укорочения служат расширенные параметры XS_SHORTENING_SYMBOL_COLOR и
XS_SHORTENING_SYMBOL_LINE_TYPE.
Чтобы использовать вместо пустого пространства символ укорочения вида установите расширенные параметры
XS_DRAW_VERTICAL_VIEW_SHORTENING_SYMBOLS_TO_PARTS и
XS_DRAW_HORIZONTAL_VIEW_SHORTENING_SYMBOLS_TO_PARTS в значение TRUE.
Более подробно смотрите в статье.
Это сильно зависит от специфики проекта. Для распростаненных конструктивных схем популярных зданий (заводы, склады, логистические центры, АБК, котельные, навесы, покрытия и т.д.) при выполнении из прокатных профилей, штатные компоненты без проблем закроют более 50% типовых узлов.
При помощи инструмента 2D библиотека чертежей, более подробно сморите на tekla.com.
При импорте профилей в формате DWG необходимо иметь в виду следующее:
- Профиль должен быть единственным объектом в DWG-файле;
- Файл не должен содержать никаких надписей, блоков или другой графики;
- Профиль должен представлять собой замкнутую полилинию;
- Также путь к файлу не должны содержать кириллицу;
- Есть ограничение по количеству точек полилинии;
- Иногда для корректного импорта необходимо обеспечивать попадание точки с координатами 0,0,0 в "тело" профиля.
Обратите внимание:
Функциональность импорта доступна не во всех конфигурациях Tekla Structures. Дополнительные сведения см. в описании конфигураций Tekla Structures.
Здесь вы можете ознакомиться с рекомендациями на tekla.com.
Спасибо за внимание.
