В этом обзоре:
1. Как в Tekla проставить размеры на 3D виде чертежа?
2. Как добавить атрибут уровня в автоматические метки деталей?
3. Как выделяя в отчете сборку или деталь, подсветить её в модели Tekla?
4. Как в Tekla Structures сделать сборку колонны с арматурой?
5. Как в модели отобразить номер сборки главной детали?
6. Как разделить группу арматурных стержней под отверстие в конструкции?
7. Как на 3D виде чертежа скрыть внутреннюю часть монтажных петель?
8. Как в модели можно снизить качество отображения стержней арматуры?

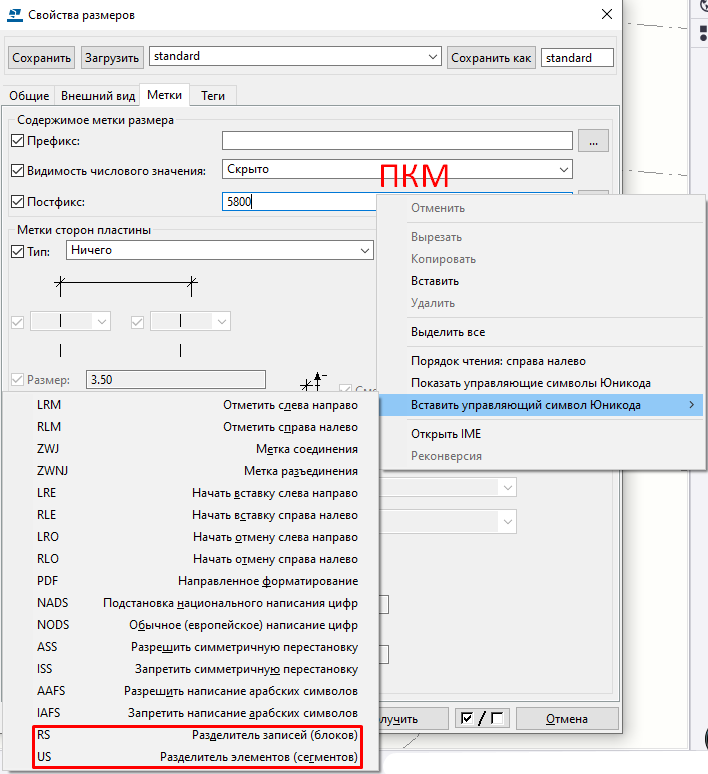

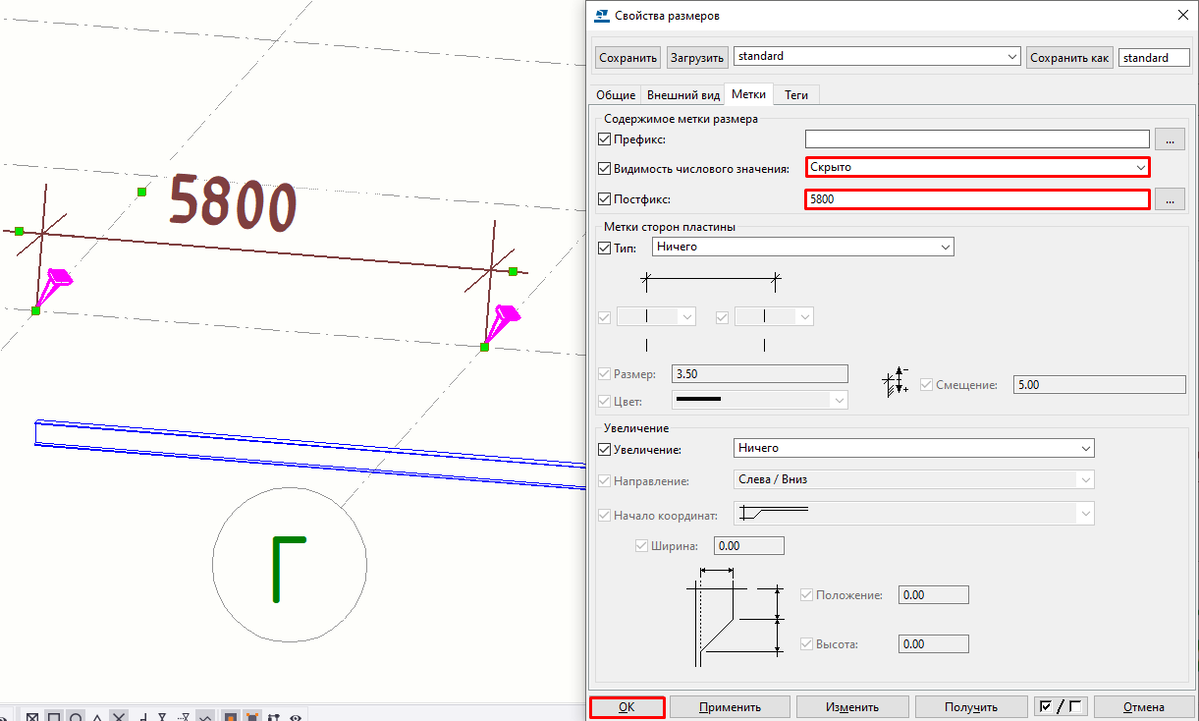

Проставляем размер, далее переходим в его свойства, устанавливаем видимость числового значения "Скрыто", в постфикс вводим необходимое значение, далее жмем ПКМ и добавляем один из последних символов Юникода.
2. Как добавить атрибут уровня в автоматические метки деталей?
Полную инструкцию для решения данного вопроса вы найдете на tekla.com.

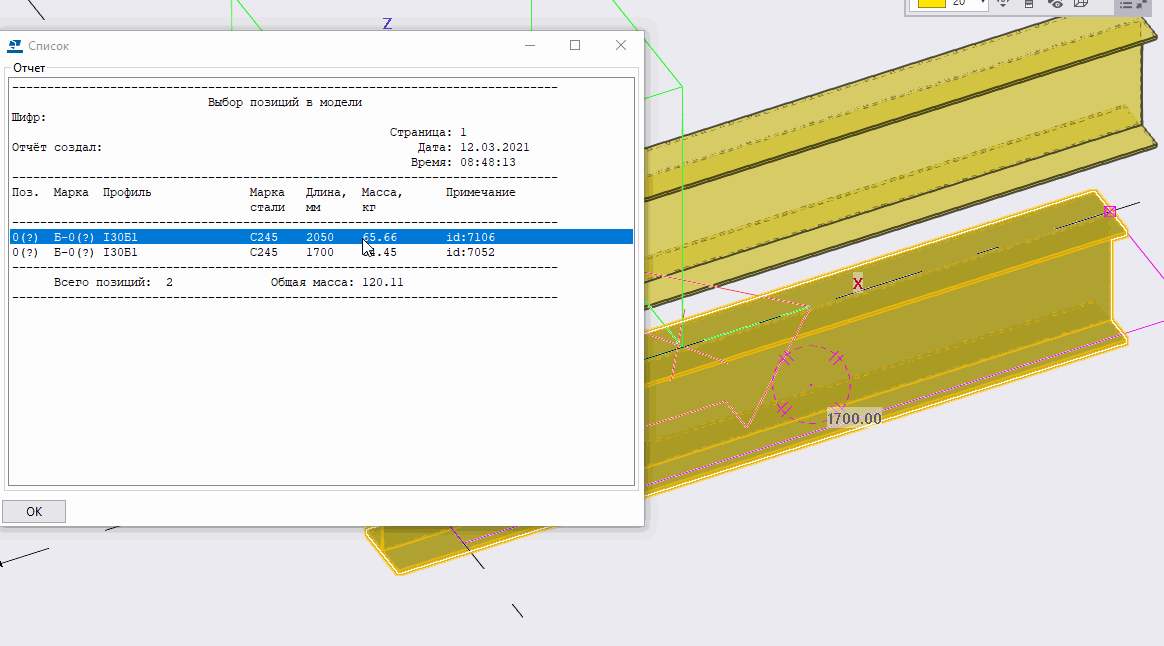

Для этого необходимо нажать клавишу Z + клик по строчке, но она должна содержать ID.
Выделяем арматуру, жмем ПКМ → прикрепить к детали → прикрепляем к двутавру. Чтобы учитывалось в спецификации, нужно дорабатывать шаблон спецификации, если он не видит арматуру.

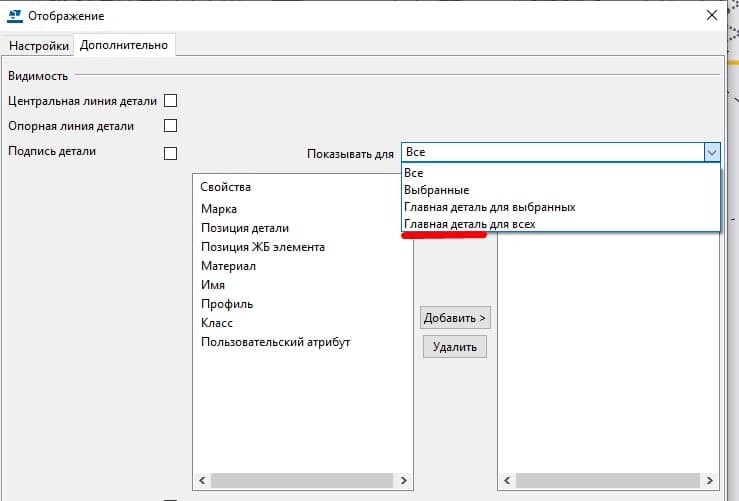

В свойствах вида модели переходим в видимость объектов по типам - отобразить, в окне отображения переходим в окно "Дополнительно" и выбираем из выпадающего списка Показать для "Главная деталь для всех". Работает только для новых версий Tekla Structures.
Необходимо воспользоваться командой разделить или разгруппировать, удалить лишнее элементы и снова сгруппировать.
В настройках вида, вкладка Армирование - Содержимое стержней - Представление: включить отображение контуром, а не сплошной линией. А также на вкладке Внешний вид стержня для скрытых линий выставить, например, прозрачный цвет.
Переходим в свойство вида модели, Отображать, и на строке Арматурные стержни в выпадающем списке выбираем Быстро.
Спасибо за внимание.
