Плагины КЖ для Tekla Structures

Разработки SAPR-ART для автоматизации моделирования арматуры в Tekla Structures. Для эффективной работы вам потребуется:

Приобрести полную версию

Скачать архив для установки в Tekla Structures

Состав комплекта:

Rebar_Border_01

Руководство пользователя

StarterBarsForWall_02

Руководство пользователя

Rebar_Opening

Руководство пользователя

Rebar_Shear_Links

Руководство пользователя

Rebar_Chairs

Руководство пользователя

as_Rebar_Welded_Mesh

Руководство пользователя

Rebar_Embed_Plate

Руководство пользователя

Rebar_Punching

Руководство пользователя

Узнать цену или приобрести

Без лицензии вам будет доступна пробная версия. Она позволяет оценить все возможности параметризации плагина, но не позволяет изменить параметры арматуры.

Rebar_Border

Предназначен для обрамления плоских граней железобетонных конструкций в различных направлениях. Функционал плагина создает: поперечные П-образные арматурные детали, хомуты, 4 типа продольных стержней, а также диагональные стержни. Дополнительно есть возможность выполнять отгибы обрамляющих стержней в сторону. 5 плагинов объединено в одном инструменте для удобства использования. Идеально подойдёт для следующих типов конструкций:

  1. Обрамление торцов плит, стен, фундаментных плит.
  2. Обрамление отверстий плит, стен, фундаментных плит.
  3. Выполнение армирования перфорации в плитах.
  4. Армирование простенков с хомутами между двумя отверстиями.
  5. Обрамление П-образными деталями лестничных маршей и других конструкций.


Пользовательский интерфейс:

StarterBarsForWall

Предназначен для устройства арматурных выпусков. Алгоритм плагина позволяет создавать по 2 вида выпусков с каждой стороны стены, усиление выпусков в торцах и углах стен, а также продольную конструктивную арматуру. Гибкие настройки плагина, делают возможным выполнить выпуски из фундаментов для подавляющего большинства стен.

С помощью данного плагина вы сможете:
  1. Выполнить вертикальные, горизонтальные, наклонные выпуски.
  2. Сделать стык арматуры вразбежку.
  3. Заармировать стену 2 диаметрами арматуры с каждой стороны стены
  4.  Установить дополнительную горизонтальную арматуру для пространственной устойчивости вертикальных стержней.


Пользовательский интерфейс:

Примеры использования в модели Tekla Structures:

Rebar_Opening

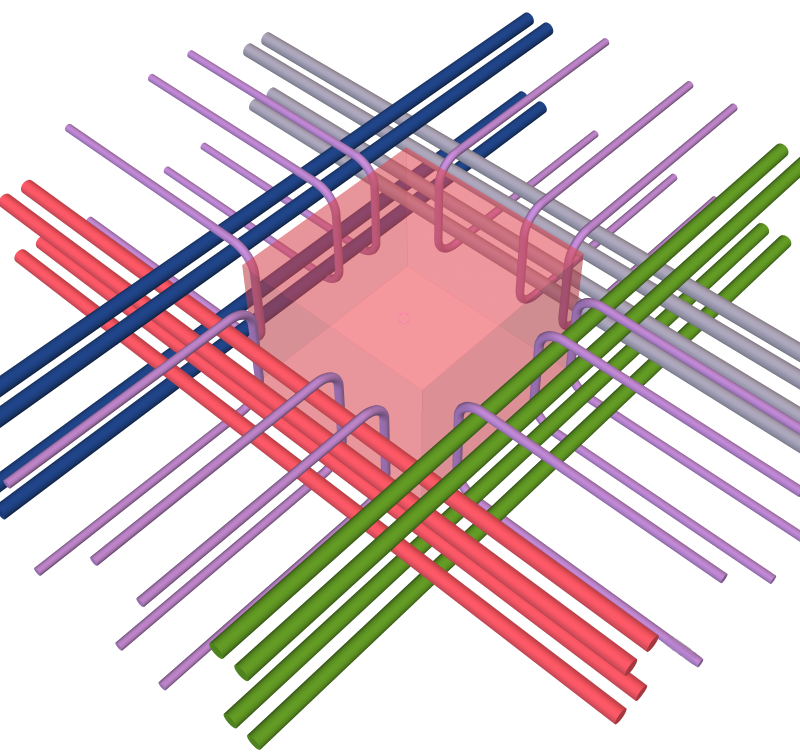

Плагин позволяет:
  1. Замоделировать отверстие в любой конструкции по одной точке.
  2. Вставить пустотобразователь в отверстие или гильзу для назначения им параметров.
  3. Упростить расчет объёма отверстий, маркировку и отображение на чертеже.
  4. Добавить ширину и высоту, диаметр (для круглого отверстия) в пользовательские атрибуты детали отверстия, что делает возможным проставить на чертеже отметки низа, верха, центра отверстия или его габаритов.
  5. Армировать отдельные грани отверстия П-образными и продольными стержнями с учётом разных защитных слоёв для разных сторон отверстия.


Пользовательский интерфейс:

Примеры использования в модели Tekla Structures:

Rebar_Shear_Links

Плагин позволяет выполнять следующие операции по

расстановке шпилек (в стенах и высоких балках):
1. Расстановка шпилек в стенах, которые не привязаны к арматурным стержням.
Допускается выполнять также шпильки в шахматном порядке
2. Расстановка шпилек по конкретным арматурным стержням (по горизонтальным,
вертикальным и т.д.). Фильтрация в данном случае происходит по имени стержня
3. Расстановка шпилек точно в пересечениях стержней


Пользовательский интерфейс:

Примеры использования в модели Tekla Structures:

Rebar_Chairs

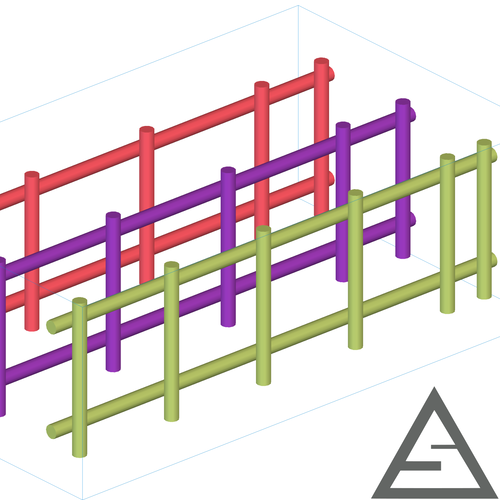

Плагин позволяет расставлять поддерживающую арматуру -
"стульчики" или "лягушки" 4 различных типов, а именно:
- обычный стульчик с вертикальными арматурными стержнями
- обычный стульчик с наклонёнными арматурными стержнями
- обычный стульчик с одностронним расположением ног
- стульчик в виде пирамиды
Поддерживающая арматура может быть вставлена в плиты, стены, столбчатые и
плитные фундаменты. Стульчики могут иметь либо обычное рядовое или шахматное расположение.
Плагин закроет все вопросы с расстановкой стульчиков в любых распростанённых конструкциях.


Пользовательский интерфейс:

Примеры использования в модели Tekla Structures:

Rebar_Embed_Plate

Плагин позволяет вставлять в ж.б. конструкции закладные детали по серии 1.400-15 или аналогов на их основе, а также обсчитывать уже готовыми решениями среды Russia.

Примеры использования в модели Tekla Structures:

Rebar_Punching

Плагин as_Rebar_Punching разработан для быстрой вставки поперечных каркасов и закладных деталей в железобетонные плиты в местах, где необходимо армирование на продавливание.

Примеры использования в модели Tekla Structures:

Скачать пример модели *.ifc плагина Rebar_Border

Скачать пример модели *.ifc плагина StarterBarsForWall

Скачать пример модели *.ifc плагина Rebar_Opening

Скачать пример модели *.ifc плагина as_Rebar_Shear_Links

Скачать пример модели *.ifc плагина as_Rebar_Chairs

Остались вопросы? Пишите на sapr-art@mail.ru (контакты)


Будем повышать профессиональный уровень вместе!
