В этом обзоре:
1. Как установить или обновить плагины SAPR-ART для Tekla Structures?

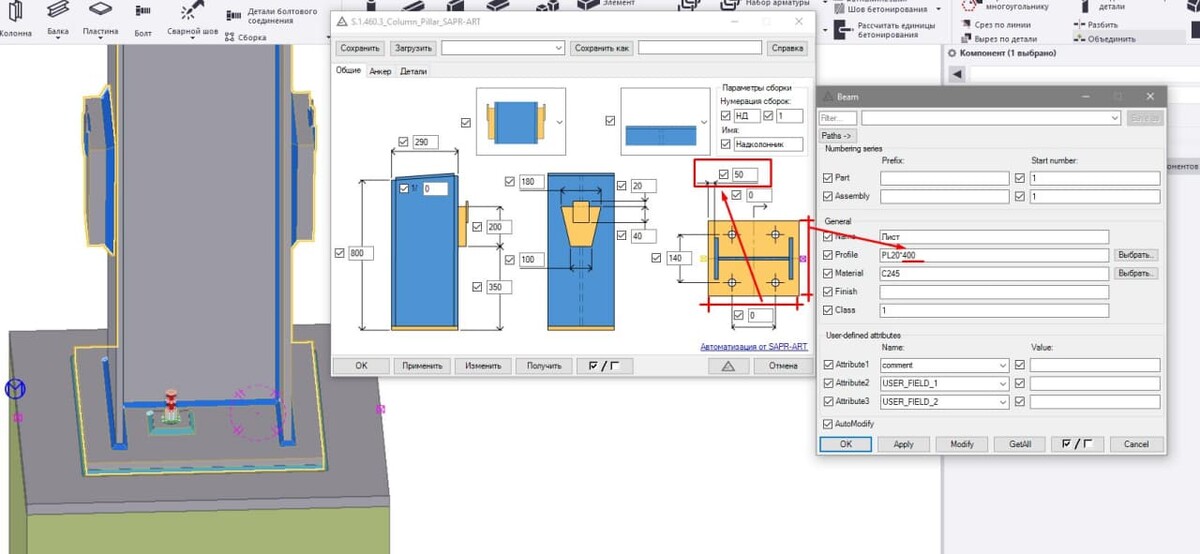

2. Как в плагине Column Pillar редактировать отдельно опорную пластину?
3. Как в компоненте отобразить параметры одного из вложенных компонентов?
4. Как в режиме прямого изменения отобразить центральные точки пластины?
5. Как в Tekla сделать одинаковое усечение на видах чертежа?

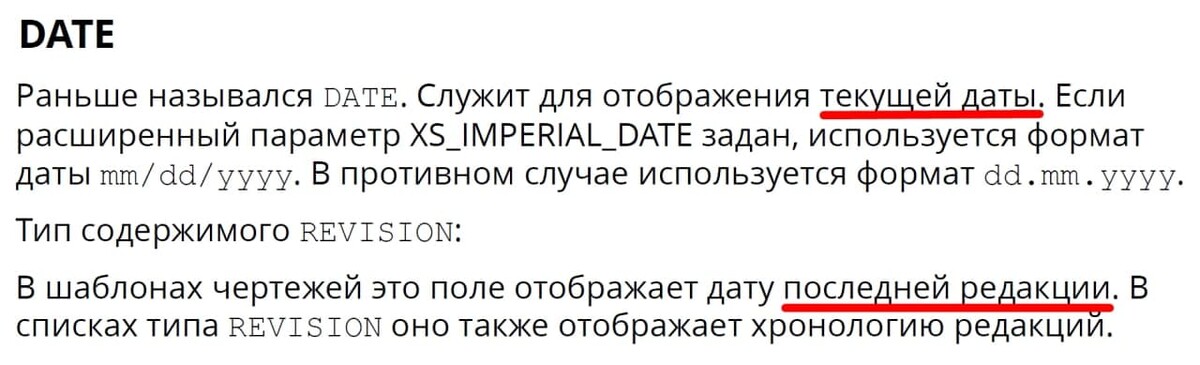

6. Как на виде чертежа отобразить класc прочности болта?
7. Как в редакторе шаблонов получить сегодняшнюю дату?
8. Как в Tekla Structures получить площадь заштрихованного многоугольника на чертеже?
9. Как в редакторе компонентов расположить переменные в заданной последовательности?
10. Где можно взять шаблон ведомости расхода стали для КЖ?
1. Как установить или обновить плагины SAPR-ART для Tekla Structures?
Полная инструкция по установке и обновлению плагинов SAPR-ART смотрите на нашем YouTube канале. Также под видео вы найдете ссылки на руководство.
Попробуйте изменить необходимые параметры вложенного компонента. После этого они появятся в общих свойствах.

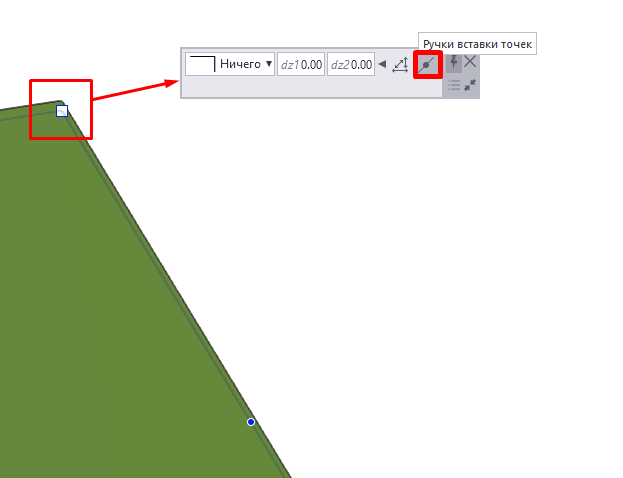

Выделите точку пластины в режиме прямого изменения (D) и в панеле быстрых свойств (Ctrl +K) есть кнопка по включению этих точек.

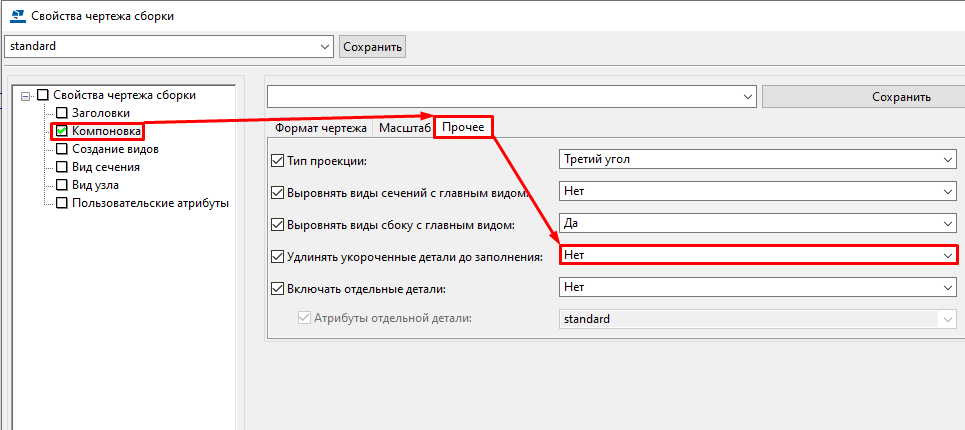

Для этого необходимо перейти в свойство чертежа → Компоновка → Прочее → Удлинять укороченные детали до заполнения → Нет.
Подробнее про символы укорочения в статье на sapr-art.by.
Читать статью "укорачивание или удлинение деталей" на официальном сайте Tekla.
На чертеже в метку болта необходимо "подтянуть" нужное свойство, либо выберите в метке шаблон и создайте его с нужными параметрами.
Название атрибута в среде Russia - "BOLT.USERDEFINED.B_k".

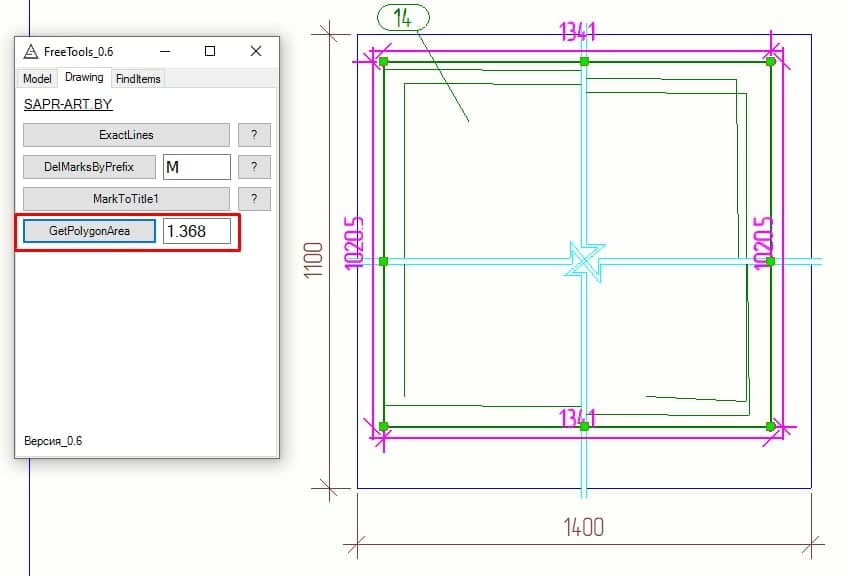

Для этого мы добавили для вас новую функцию "GetPolygonArea" во FreeTools на платформе SaprApps.
Вид окна свойств компонента настраивается в редакторе диалогового окна.
В этом деле вам поможет плагин BillOfSteel на Warehouse.
Спасибо за внимание.
